¿Qué tipo es el adecuado para su puerta?

La detección de vehículos es uno de los componentes más importantes y a menudo pasados por alto de un sistema completo de automatización de puertas. Sin una detección confiable, las puertas pueden cerrarse sobre los vehículos, no activarse al salir o no detectar vehículos por completo. Elegir el método de detección adecuado depende de las condiciones de su sitio, el tipo de pavimento, el presupuesto de instalación y cómo se utiliza la puerta.

Esta guía desglosa los cinco tipos principales de sistemas de detección de vehículos que ofrecemos, cómo funciona cada uno, dónde sobresale cada uno y qué productos representan cada categoría. Ya sea que esté planificando una nueva instalación o solucionando problemas en un sistema existente, este desglose lo ayudará a combinar la tecnología adecuada con el trabajo.

Dispositivos de salida cableados

A menudo llamados "pucks", "probes" o "varitas de salida", los dispositivos de salida cableados son uno de los métodos más utilizados y rentables para activar la apertura de una puerta desde el lado de salida. Consisten en una sonda o sensor de disco enterrado que detecta la masa metálica de un vehículo al pasar, enviando una señal al operador de la puerta para que se abra. El sensor se conecta al operador de la puerta a través de un cable directo, que se enruta a través de un conducto o se entierra junto al camino de entrada.

Los dispositivos de salida con cable son confiables, fáciles de instalar y compatibles con prácticamente todos los operadores de portones del mercado. No requieren cortes en el pavimento, lo que los convierte en una opción práctica para sitios donde el corte de hormigón o asfalto no es ideal. La instalación es lo suficientemente sencilla como para que los propietarios de viviendas, personal de mantenimiento y departamentos de mantenimiento de propiedades puedan manejarla sin un instalador profesional.

La mayoría de los sensores de disco y sonda tienen un radio de detección de aproximadamente 3 metros, lo que significa que si el sensor se coloca en el borde del camino de entrada, cubrirá aproximadamente 1.5 metros de ancho del carril. Centrar el sensor en el camino de entrada maximiza la cobertura.

Más adecuado para: Caminos de entrada residenciales, salidas de un solo carril, instalaciones de modernización donde no se desea cortar el pavimento.

Productos Destacados

• Sensor de bucle de salida Cartell CP4: Un sensor magnético compacto de disco, instalado en el suelo o en un poste, que detecta la presencia de vehículos a través de la masa metálica del vehículo. Disponible con opciones de cable de 50, 100 y 200 pies para adaptarse a diferentes distancias entre la sonda y el operador.

• Sensor de movimiento de vehículos EMX VMD202: Un sensor de enterramiento directo disponible en configuraciones de cable de 50 y 100 pies. El VMD202 detecta la masa de metal ferroso y está diseñado para aplicaciones de salida de puertas de alta sensibilidad.

• Sonda de enterramiento directo EMX CarSense 303: El CarSense 303 utiliza detección magnetorresistiva avanzada de 3 ejes para detectar la presencia de vehículos con alta precisión, filtrando el movimiento de peatones y las interferencias ambientales. La sonda se instala verticalmente en un pozo en el centro de la entrada, sellada con epoxi.

Dispositivos de salida inalámbricos

Los sistemas de detección de vehículos inalámbricos ofrecen la misma función de detección que las sondas con cable, con una ventaja importante: dado que el sensor se puede colocar en el centro del camino de entrada sin necesidad de tender un cable hasta el operador, el área de detección efectiva es mucho mayor. Lo más importante es que estos sistemas eliminan por completo la necesidad de un cable físico entre el sensor y el operador de la puerta. En su lugar, el sensor enterrado o montado en superficie se comunica de forma inalámbrica con un receptor montado en el operador. El rango de transmisión varía según el modelo, y la mayoría de los sistemas de grado comercial cubren de 50 a 200 metros. Estos dispositivos son la solución ideal para caminos de entrada largos, caminos de entrada con obstáculos y cualquier sitio donde tender cables sea impráctico o costoso.

Más adecuado para: Entradas largas o curvas, sitios donde la excavación no es factible, instalaciones de actualización en superficies pavimentadas existentes, instalaciones de bricolaje, gestión de asociaciones de propietarios y administradores de propiedades.

Productos Destacados

• Sistema de detección de vehículos inalámbrico AES E-Loop Mini: Un sistema inalámbrico compacto que incluye un sensor de disco montado en superficie y un transceptor inalámbrico. Disponible con un alcance de 50 metros. El E-Loop Mini es la opción de nivel básico para propiedades residenciales que necesitan detección inalámbrica sin trabajos de instalación complejos.

• Sistema de Detección Inalámbrica de Montaje en Superficie AES E-Loop: Un paso adelante del Mini, el E-Loop de montaje en superficie está disponible en rangos de transmisión de 50, 100 y 200 metros, lo que lo hace adecuado para caminos de entrada más largos y propiedades con mayor separación entre la zona de detección y el operador.

• Sistema de Detección de Vehículos Inalámbrico Enterrado AES E-Loop: La versión enterrada del AES E-Loop entierra el sensor bajo la superficie para una instalación más limpia y duradera. También disponible en rangos de 50, 100 y 200 metros. Ideal para instalaciones permanentes donde el hardware de montaje en superficie no es deseable.

Bucles inductivos en el suelo

La detección por bucle inductivo es la tecnología de detección de vehículos más utilizada en el control de acceso y la gestión del tráfico. Un cable continuo se incrusta en el pavimento, formando un bucle y conectado a un módulo detector de bucle dentro del operador de la puerta. Cuando un vehículo pasa sobre el área del bucle, su masa metálica provoca un cambio medible en la inductancia del bucle, lo que activa al detector para enviar una señal de "mantener abierto" al operador.

Los lazos enterrados son altamente confiables, capaces de detectar prácticamente cualquier vehículo con ruedas y no se ven afectados por el clima, la luz ambiental o la interferencia de radio. La principal desventaja es la instalación: el cable del lazo debe incrustarse en el pavimento cortando un canal estrecho en el asfalto o hormigón existente (método de corte con sierra), y luego sellarlo.

Más adecuado para: Sitios comerciales e industriales de alto tráfico, instalaciones de estacionamiento, donde la confiabilidad a largo plazo y la compatibilidad con la infraestructura de detectores de bucle existentes son la prioridad.

Productos Destacados

• Cable de bucle: El cable de bucle Elite XLPE está disponible en carretes de 500 y 1000 pies. Se recomienda el cable con aislamiento XLPE para aplicaciones de bucle enterrado debido a su resistencia a la humedad, temperaturas extremas y abrasión durante largos periodos de vida útil de la instalación.

• Probadores de bucle: El probador de bucle Elite y el comprobador de detector E-Z de BD Loops permiten a los técnicos verificar la integridad del cable del bucle y los valores de inductancia durante la instalación y la resolución de problemas, confirmando un bucle saludable antes de conectarlo al detector.

Bucles de corte de sierra y bucles preformados

La instalación de bucles de corte es el método estándar para añadir bucles inductivos a superficies pavimentadas existentes. Se utiliza una sierra de hormigón o asfalto para cortar un canal delgado en el pavimento, típicamente de 3/16 de pulgada de ancho, en forma de cuadrado o rectángulo (aunque cualquier forma es posible, por eso la personalización de tamaño es una opción). Luego se presiona un solo cable de bucle en el canal delgado y se enruta al sistema de detección de bucle o detector de bucle del operador. El canal delgado se sella con sellador de bucle para proteger el cable de la humedad y el movimiento.

Los bucles preformados con corte de sierra son una alternativa de mayor calidad que el cable de bucle enrollado a mano. Vienen pre-enrollados y sellados de fábrica en una amplia gama de dimensiones estándar, son más rápidos de instalar y duran más en el campo.

Los bucles preformados de enterramiento directo adoptan un enfoque diferente. En lugar de colocarse en una ranura de corte de sierra, estos bucles se entierran directamente debajo de la superficie, lo que los hace ideales para nuevas construcciones (colocados sobre el refuerzo antes de verter el hormigón), debajo de caminos de grava o debajo de asfalto antes de repavimentar. El bucle de enterramiento directo prefabricado de BD Loop está construido con cable de cobre sólido de calibre 16 con una robusta cubierta exterior y está clasificado para su instalación en asfalto, hormigón, caminos de grava y debajo de adoquines. Los bucles deben enterrarse de 6 a 8 pulgadas debajo de la superficie para un rendimiento óptimo y deben instalarse sobre el refuerzo para mantener la sensibilidad.

Más adecuado para: Caminos de entrada de asfalto o concreto existentes, instalaciones de gran volumen donde se necesita una geometría de bucle consistente, nuevas construcciones donde los bucles se vierten en pavimento fresco, y superficies de grava o sin pavimentar donde se puede colocar un bucle de enterramiento directo preformado sin cortar.

Productos Destacados

• Bucle prefabricado de enterramiento directo BD Loop: Bucles pre-enrollados y sellados de fábrica, construidos con cable de cobre sólido de calibre 16 con una cubierta exterior resistente. Disponibles en varios tamaños y longitudes de cable. Clasificados para enterramiento directo en asfalto, concreto, grava y debajo de adoquines. Tamaños personalizados disponibles.

• Bucle prefabricado de corte de sierra BD Loops: El bucle preformado de corte de sierra líder en la industria, diseñado para instalaciones de ranura de 3/16 de pulgada en asfalto o concreto. Cuenta con una varilla de respaldo integrada, no requiere torsión de cables y tiene una cubierta de polietileno duradera. Disponible en múltiples dimensiones estándar.

• Lazo preformado EMX: Un lazo preformado listo para usar con protección contra rayos incorporada y construcción de cable trenzado en un tubo de TPE resistente. Disponible en una amplia gama de tamaños de 2x6 pies a 8x12 pies con cable de entrada de 50 o 100 pies. Compatible con la mayoría de los detectores de lazo y operadores de puertas.

• Sellador de bucle: Después de instalar el cable en el canal, se aplica sellador para proteger el cable de la infiltración de agua, los ciclos de congelación-descongelación y el movimiento del pavimento. Disponible en fórmulas negra y gris.

Detectores de bucle

Un detector de bucle es el cerebro detrás de cada instalación de bucle inductivo. Una vez que el cable del bucle o un bucle preformado se entierra en el pavimento, necesita un detector para enviar corriente y monitorear el nivel de inductancia. Cuando se detecta un cambio en el campo electromagnético (como cuando pasa un automóvil), envía una señal de activación al operador de la puerta. El detector de bucle es el componente que interpreta el cambio en el campo electromagnético y decide cuándo abrir, mantener abierta o soltar la puerta.

Existen dos tipos principales de detectores de bucle: enchufables e independientes. Los detectores enchufables son propietarios de marcas específicas de operadores de puertas y se conectan directamente al rack de bucle dentro de la placa de control del operador, lo que simplifica y limpia la instalación. Los detectores independientes o de montaje en estante son universales y funcionan con cualquier operador de puertas o panel de control de acceso, conectados mediante un arnés de cableado. Los detectores independientes ofrecen más flexibilidad para configuraciones multicanal, instalaciones personalizadas y situaciones en las que no hay una opción enchufable disponible.

Las características clave a buscar incluyen sensibilidad ajustable, ajuste de frecuencia para evitar la diafonía cuando se instalan múltiples bucles cerca unos de otros, modos de salida a prueba de fallos frente a seguridad intrínseca, e indicadores LED para diagnósticos rápidos en el campo.

Más adecuado para: Cualquier instalación que utilice cable de bucle inductivo o bucles preformados, operadores de puertas sin un circuito de detección de bucle incorporado, configuraciones de detección multicanal y aplicaciones de estacionamiento o control de tráfico que requieran una lógica de detección de vehículos precisa.

Productos Destacados

• Detector de bucle de baja potencia EMX LP D-TEK: Diseñado para instalaciones alimentadas por energía solar y de baja corriente donde minimizar el consumo de energía es una prioridad sin sacrificar la confiabilidad de la detección.

• Detector de bucle Reno BX-4: Un detector de bucle independiente de un solo canal de 12 a 24 V de Reno A&E, una marca con una larga trayectoria en detección de tráfico y estacionamiento. Adecuado para aplicaciones estándar de bucle de entrada y salida de puertas.

• LiftMaster LOOPDETLM: Detector de bucle de LiftMaster diseñado específicamente para operadores de puertas LiftMaster y sistemas LiftMaster compatibles. Instalación plug-in directa sin necesidad de cableado adicional.

• Allomatic PRIME VD-1: Un detector de bucle enchufable diseñado para operadores de puertas Allomatic, compatible con el rack de bucles LPR-2. Una opción confiable para clientes que utilizan sistemas Allomatic.

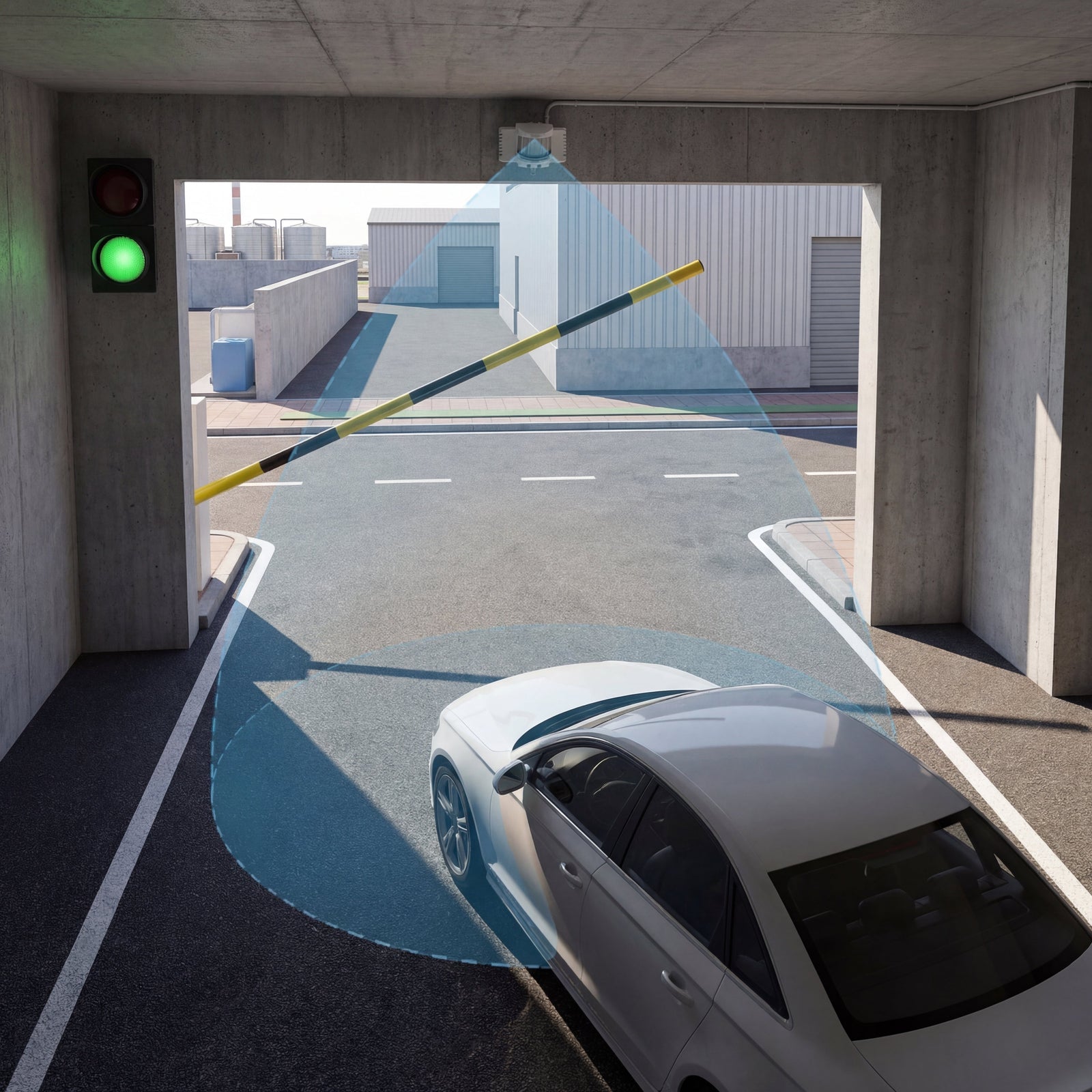

Sensores de movimiento de microondas

Los sensores de movimiento por microondas detectan la presencia de vehículos emitiendo una señal de microondas y midiendo los cambios en la señal reflejada causados por un vehículo en movimiento o estacionario. A diferencia de los lazos inductivos que requieren instalación en el suelo, los sensores de microondas se montan sobre el suelo en un poste o pared, lo que los convierte en una opción de detección completamente no invasiva. No requieren ninguna modificación del pavimento y pueden ser reubicados o reutilizados si las condiciones del sitio cambian.

Los sensores de microondas son especialmente adecuados para sitios donde el corte de pavimento no es posible, para instalaciones temporales o como complemento de sistemas basados en bucles. Algunos modelos también funcionan como sensores de seguridad, detectando vehículos o peatones en el camino de la puerta para evitar el cierre sobre una obstrucción.

Más adecuado para: Sitios donde la excavación no es factible, instalaciones de modernización en superficies pavimentadas existentes, instalaciones de bricolaje, gestión de asociaciones de propietarios y administradores de propiedades.

Productos Destacados

• Sensor de detección de vehículos de bucle virtual Optex OVS-02GT: El OVS-02GT crea una zona de detección virtual utilizando sensores ópticos, replicando la función de un bucle subterráneo sin ningún trabajo en el pavimento. Se monta sobre el suelo y proyecta un área de detección definida, lo que lo convierte en una de las alternativas más prácticas y populares a la instalación de bucles en lugares donde el corte no es viable.

• Sensor de movimiento por microondas BEA 10FALCON: Un sensor de microondas de alto rendimiento sobre el suelo de BEA diseñado específicamente para aplicaciones de portones y barreras. El 10FALCON se monta en un poste o pared cerca del portón y detecta vehículos que se acercan o están presentes en la zona de detección, activando el operador del portón sin necesidad de penetración en el suelo.

• Escáner láser BEA LZR-H100: Un sistema de detección basado en láser que utiliza escaneo de tiempo de vuelo para detectar vehículos con una precisión extremadamente alta. El LZR-H100 es adecuado para aplicaciones exigentes de portones y barreras donde se requiere precisión, zonas de detección ajustables y un rendimiento fiable en diversas condiciones de iluminación.

Sistemas de detección de vehículos para tiendas

Elitegates.net ofrece la gama completa de hardware de detección de vehículos en las cinco categorías, incluidos cables de bucle, bucles preformados, detectores enchufables, dispositivos de salida cableados e inalámbricos, y sensores de microondas y láser sobre el suelo. Tenemos productos de marcas de confianza como EMX, BEA, AES, Optex, Cartell, BD Loops, Reno, DoorKing, Allomatic y más.

Si necesita ayuda para seleccionar el sistema de detección adecuado para su sitio, nuestro equipo está disponible de lunes a viernes, de 8 AM a 4 PM PST al (800) 555-6017. Explore la colección completa de detección de vehículos en elitegates.net/collections/vehicle-detection-systems.
