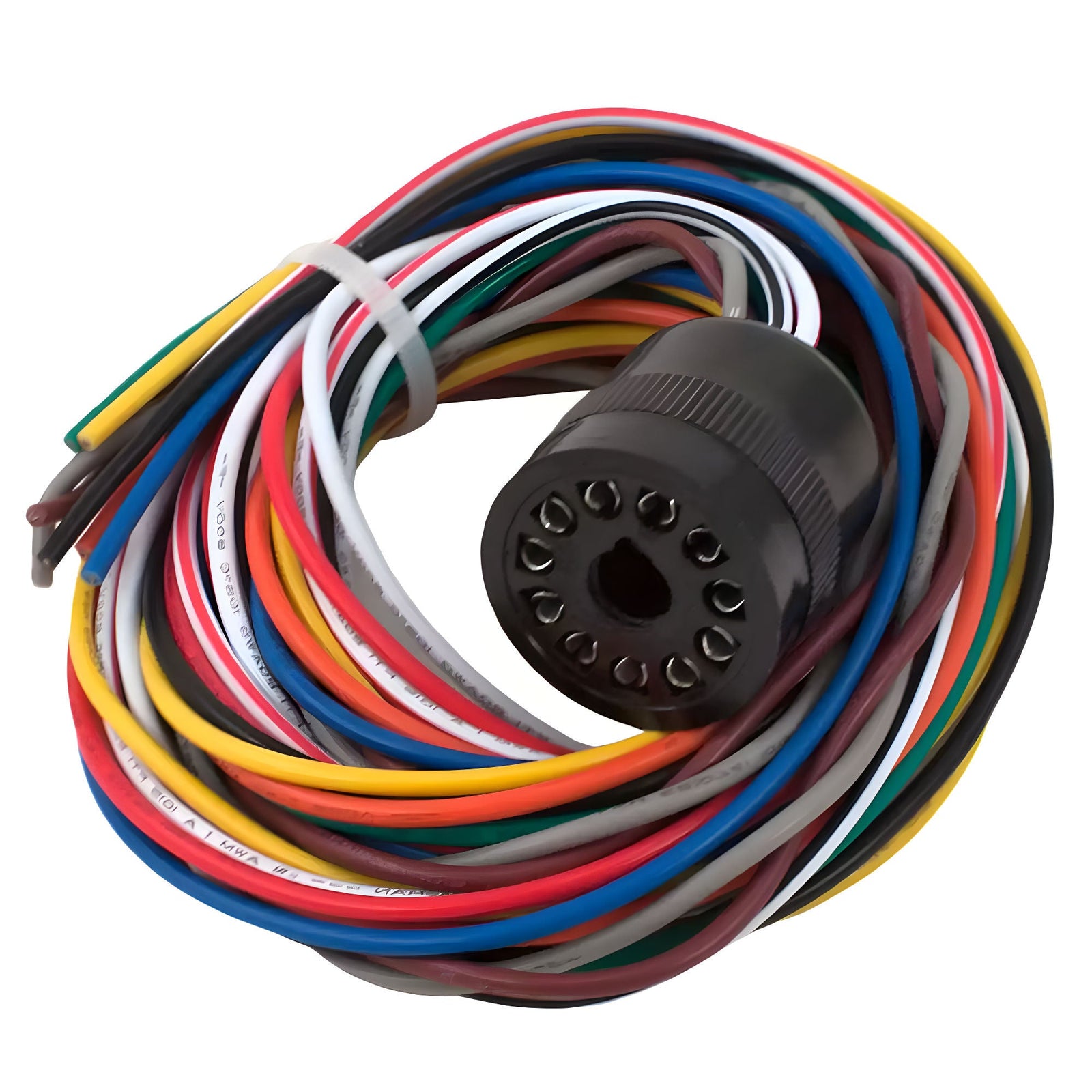

Mejora de la gestión del tráfico: instalación de un arnés detector de bucle de 11 pines: los sistemas de control de tráfico son fundamentales para gestionar el flujo y la seguridad de los vehículos en puntos clave como intersecciones, salidas y entradas. Un componente central de estos sistemas es el arnés del detector de bucle, que conecta sensores de bucle inductivo integrados en la carretera al sistema de control de tráfico. Esta publicación de blog amplía nuestra discusión anterior sobre los arneses de detectores de bucle al profundizar en los detalles de la instalación de un arnés de 11 pines, que se usa comúnmente en los sistemas de gestión de tráfico.
Guía de conexión detallada para un arnés detector de bucle de 11 pines
El arnés del detector de bucle de 11 pines es versátil y se puede adaptar a diferentes funciones según las necesidades de gestión del tráfico, como puertas de salida, medidas de seguridad o detección general de vehículos. A continuación se explica cómo conectar correctamente este tipo de arnés:
Conexiones de alimentación: Cables negro/blanco: se utilizan para conexiones de alimentación. El cable negro generalmente se conecta al terminal positivo (+) y el cable blanco se conecta al terminal negativo (-). Los requisitos de voltaje (12 V o 240 V) dependen del modelo del detector de bucle.
Conexión al bucle inductivo: Cables grises/marrones: estos cables son responsables de conectarse al bucle inductivo subterráneo. El cable gris generalmente se conecta a un extremo del bucle y el cable marrón al otro, formando un circuito de bucle continuo que puede detectar la presencia del vehículo mediante cambios de inductancia.
Integración con el sistema de control: Cables amarillo/azul: Estos cables son cruciales para integrar el detector de bucle con el tablero de control principal del abridor de puerta. El cable amarillo normalmente está abierto (NO) y el cable azul sirve como conexión común.
A continuación se muestran algunos usos típicos de los bucles de puerta automáticos:
- Bucle de salida: si el bucle está destinado a controlar una puerta de salida, estos cables deben conectarse a los terminales de salida en el tablero de control principal.
- Bucle de seguridad o inverso: si el bucle funciona como una medida de seguridad para evitar el cierre de la puerta por un vehículo que obstruye o para activar la reapertura de una puerta, conecte estos cables a los terminales del bucle de seguridad o inverso.
- Bucle fantasma o central: para puertas batientes y aplicaciones especializadas, como contar vehículos o controlar velocidades, conéctese a los terminales designados para bucles fantasma o centrales en el tablero de control principal.
Consejos de instalación importantes:
- Asegúrese de un aislamiento adecuado: las conexiones deben estar bien aisladas para evitar cortocircuitos eléctricos e interferencias con la transmisión de señales.
- Siga las pautas del fabricante: consulte siempre las instrucciones del fabricante para obtener detalles específicos sobre las conexiones de terminales, la codificación de colores de los cables y las configuraciones de voltaje.
- Pruebe el sistema: después de la instalación, pruebe exhaustivamente el sistema con vehículos reales para garantizar que el circuito detecte correctamente la presencia del vehículo y se comunique de manera efectiva con el sistema de control.
Conclusión
Comprender los detalles del arnés del detector de bucle de 11 pines y su proceso de conexión es esencial para mejorar los sistemas de gestión del tráfico. Siguiendo estas instrucciones detalladas, los técnicos pueden asegurarse de que están configurando sus sistemas para un rendimiento y seguridad óptimos. Ya sea gestionando una intersección muy transitada, una entrada controlada a un estacionamiento o un sistema de puerta automatizada, la instalación correcta de un arnés detector de circuito es clave para lograr una gestión del tráfico eficiente y confiable.
Esta guía mejorada le proporciona una comprensión más profunda de cómo administrar e instalar estos sistemas de manera efectiva. Para quienes trabajan sobre el terreno, estos conocimientos pueden ayudar a agilizar las operaciones y garantizar que las tecnologías de control de tráfico se utilicen en su máximo potencial. Para más información sobre bucles consulte nuestra sección de bucles inductivos .
