Los bucles de puerta son un componente esencial de las puertas automáticas, ya que proporcionan un medio para detectar vehículos y controlar el funcionamiento de las puertas. En este artículo, exploraremos los entresijos de los bucles inductivos de compuerta, desde la comprensión de su mecánica hasta las instrucciones de instalación del bucle paso a paso. Si usted es un profesional de puertas o un propietario que busca mejorar la seguridad y la comodidad de su propiedad, esta guía completa le brindará el conocimiento que necesita para tomar decisiones informadas sobre los bucles de puertas.
Comprensión de los bucles de puerta: una introducción
Antes de profundizar en los detalles técnicos, comencemos con una comprensión básica de los bucles de puerta. Los bucles de puerta, también conocidos como bucles de detección de presencia de vehículos o bucles de inducción, están enterrados debajo de la superficie de las entradas o entradas para detectar la presencia de vehículos o se instalan sobre el suelo. Cuando un vehículo pasa sobre el circuito enterrado, o junto al circuito sobre el suelo, genera una perturbación de campo electromagnético que hace que el sistema de puerta se abra, cierre o permanezca abierto.
Los bucles de puerta son un método confiable de detección de vehículos y ofrecen una variedad de usos, incluido el control de acceso, medidas de seguridad y conveniencia. Al comprender la mecánica detrás de los bucles de las puertas, podrá apreciar su importancia en los sistemas de puertas modernos.
La mecánica de los bucles de puerta: cómo funcionan
Los bucles de compuerta funcionan según los principios de la inducción electromagnética. Se crea un campo electromagnético cuando una corriente alterna pasa a través de un bucle de alambre enterrado debajo de la superficie. Este campo se extiende por encima del bucle y cuando un objeto conductor, como un vehículo, entra en el campo, altera el equilibrio electromagnético.
La interrupción del campo electromagnético activa el detector de bucle de la puerta, que a su vez inicia la acción necesaria, como abrir, cerrar o mantener la puerta en posición abierta. Este mecanismo permite una detección y control fluidos de vehículos, lo que permite una gestión de acceso eficiente y medidas de seguridad mejoradas.
Los diferentes tipos de bucles de puerta.
Los bucles de puerta vienen en varios tipos y configuraciones, cada uno diseñado para casos de uso específicos. Algunos tipos comunes de bucles de puerta incluyen: bucles prefabricados, cables de bucle, bucles de puerta inalámbricos y bucles/sonda de salida. Aquí hay un desglose de los diferentes tipos:
Bucles prefabricados
Cuando se trata de bisagras de puerta, es posible que se encuentre con el término "bucles prefabricados". Se trata de bucles que han sido prefabricados y están listos para su instalación. Los bucles prefabricados suelen venir en tamaños y configuraciones estándar, lo que los convierte en una opción conveniente para muchas instalaciones.
El uso de bucles prefabricados puede ahorrarle tiempo y esfuerzo en comparación con el montaje manual de cables de bucle en el sitio. Estos bucles suelen ser más precisos y consistentes en su rendimiento, lo que garantiza una detección confiable de vehículos. Hay 2 tipos de bucles prefabricados:

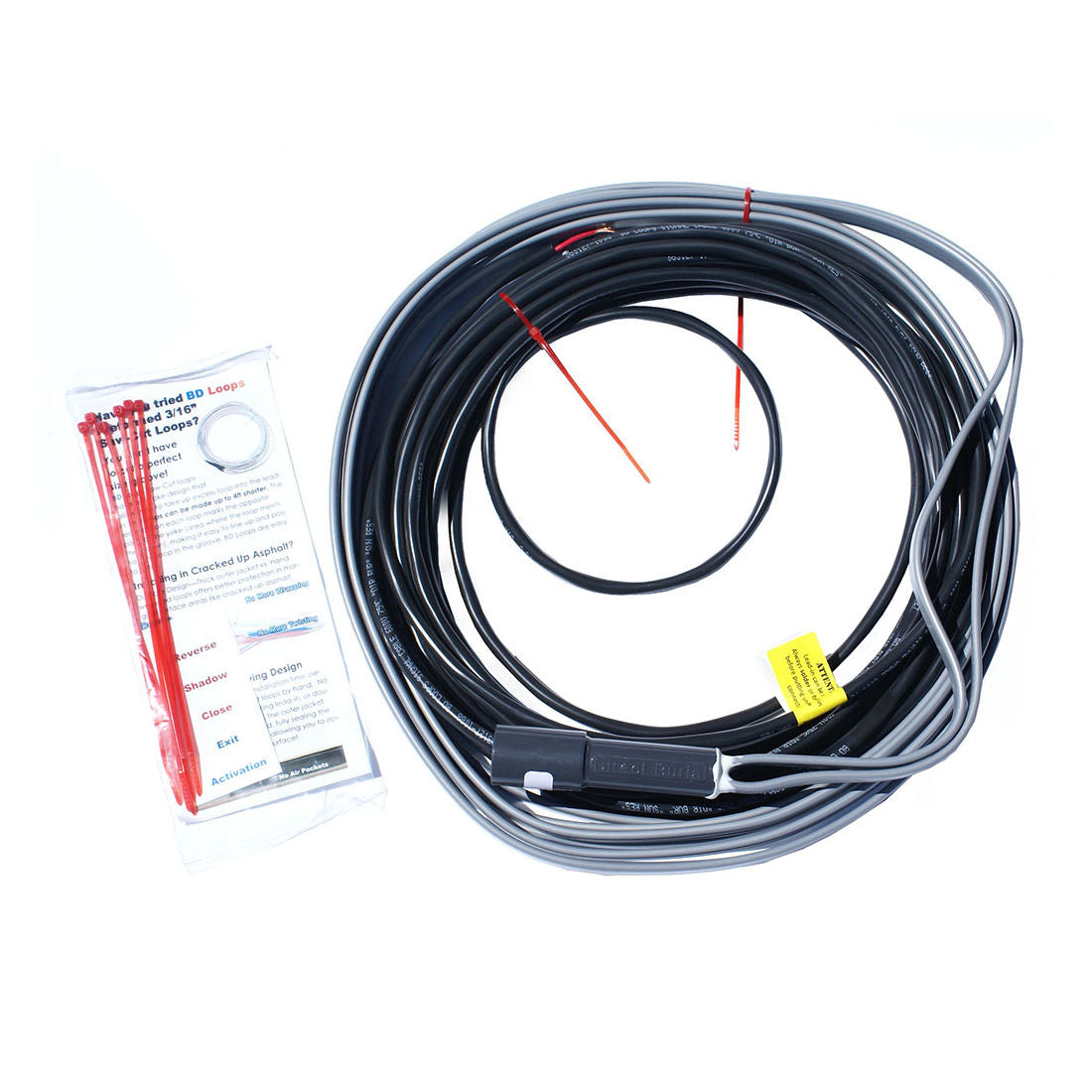

Entierro directo : estos bucles se instalan encima de la barra de refuerzo (antes de verter el hormigón), así como debajo de grava o asfalto (excavar un área, enterrar el bucle y volver a compactar el área del bucle).
|

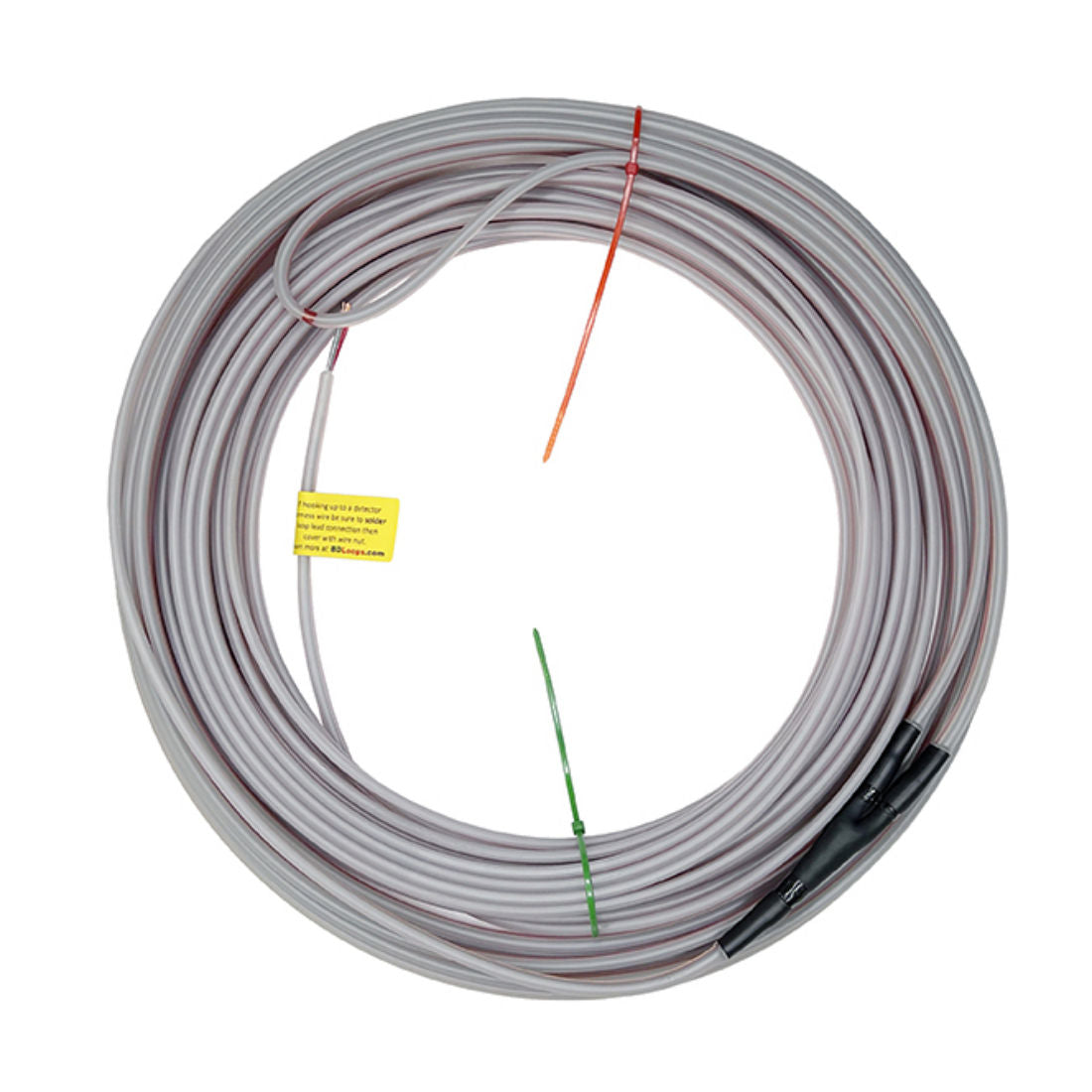

Bucles cortados con sierra : estos bucles se insertan en ranuras estrechas en el camino de entrada (deberá cortar el camino de entrada para crear estas ranuras).
|

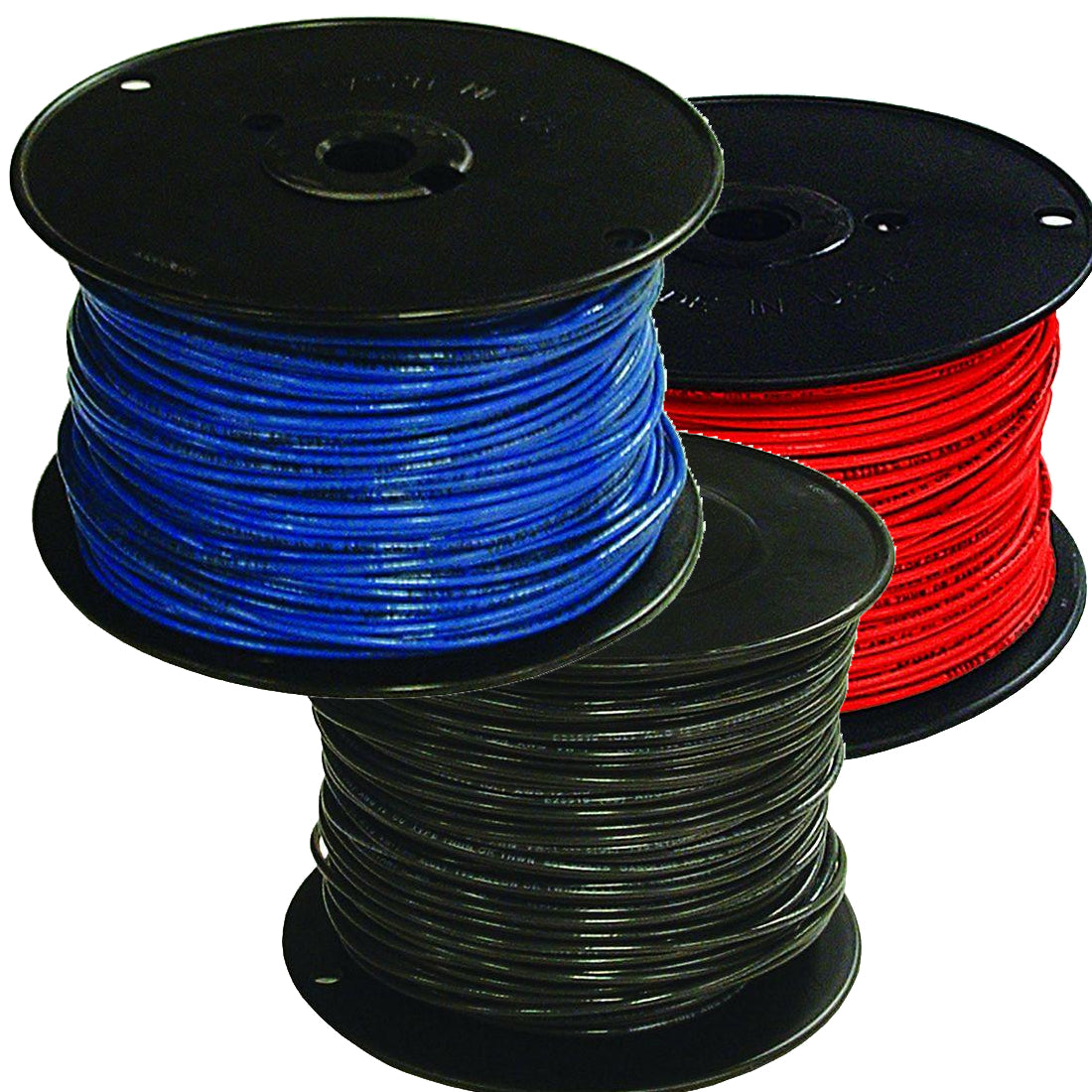

Alambre de bucle
La instalación de cables de bucle se refiere a cables de bucle ensamblados manualmente en el sitio. La instalación del cable de bucle, también conocida como instalación de polietileno reticulado ( XLPE ), se refiere al proceso de instalación del cable de bucle debajo de la superficie del camino de entrada.
El alambre XLPE es un material duradero y térmicamente estable que resiste las tensiones ambientales asociadas con el entierro y garantiza un rendimiento duradero.
Durante la instalación del cable de bucle XLPE, el cable se coloca cuidadosamente en las ranuras cortadas con sierra en el camino de entrada, teniendo cuidado de evitar daños o torceduras que puedan afectar su rendimiento. Luego, el cable se conecta al detector de circuito o al operador de puerta.
|
Bucles de puerta inalámbricos
Los bucles inalámbricos ofrecen una solución alternativa para la detección de vehículos sin necesidad de cables de bucle físicos. Estos bucles utilizan tecnología inalámbrica avanzada para comunicarse entre el bucle y el operador o controlador de la puerta.
Los bucles de salida inalámbricos brindan una opción flexible y conveniente para modernizar sistemas o instalaciones de puertas existentes donde el uso de cables de bucle físicos no es factible. Ofrecen un rendimiento confiable y al mismo tiempo eliminan la necesidad de cavar zanjas e instalar cables de bucle.
Los bucles inalámbricos constan de 2 partes, el transmisor y el receptor. El transmisor se puede instalar en el centro del camino de entrada, al ras del camino de entrada, debajo del camino de entrada o encima del camino de entrada. Este "disco" de bucle transmite una señal al receptor tras la interferencia de inducción para hacer que la puerta se abra/cierre o permanezca abierta según el uso.

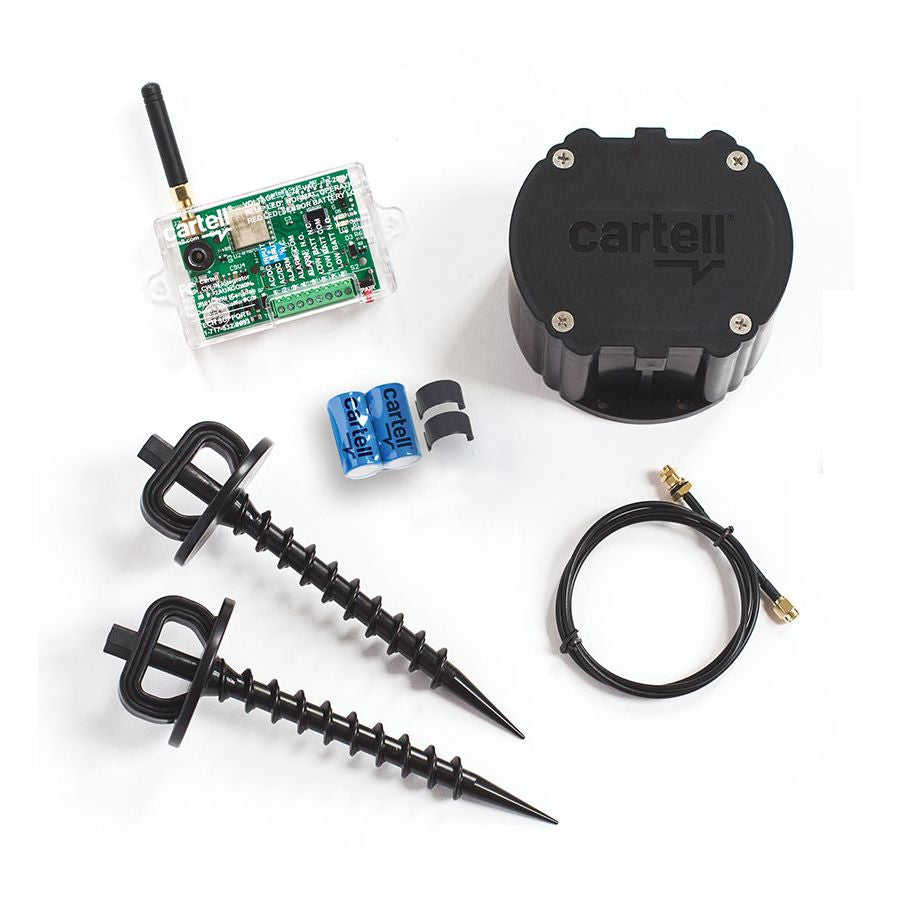

El bucle inalámbrico más vendido lo fabrica Cartell , seguido de Access One y AES :
|
|
Sondas de salida
Las sondas de salida también se conocen como discos de salida o varillas de salida. Son dispositivos fáciles de instalar que se colocan al costado del camino de entrada o en el centro del mismo. Vienen con un cable que va de regreso al abridor de puerta o su detector. La mayoría de las sondas de salida vienen con un rango de radio de 10 a 15 pies, lo que significa que si instala el dispositivo de salida en el costado del camino de entrada, tendrá aproximadamente entre 5 y 7,5 pies de lectura dentro del camino de entrada. Aunque estas sondas pueden ser propensas a lecturas falsas, su facilidad de operación las convierte en la opción número uno para instalaciones de bucle de puerta de bricolaje.

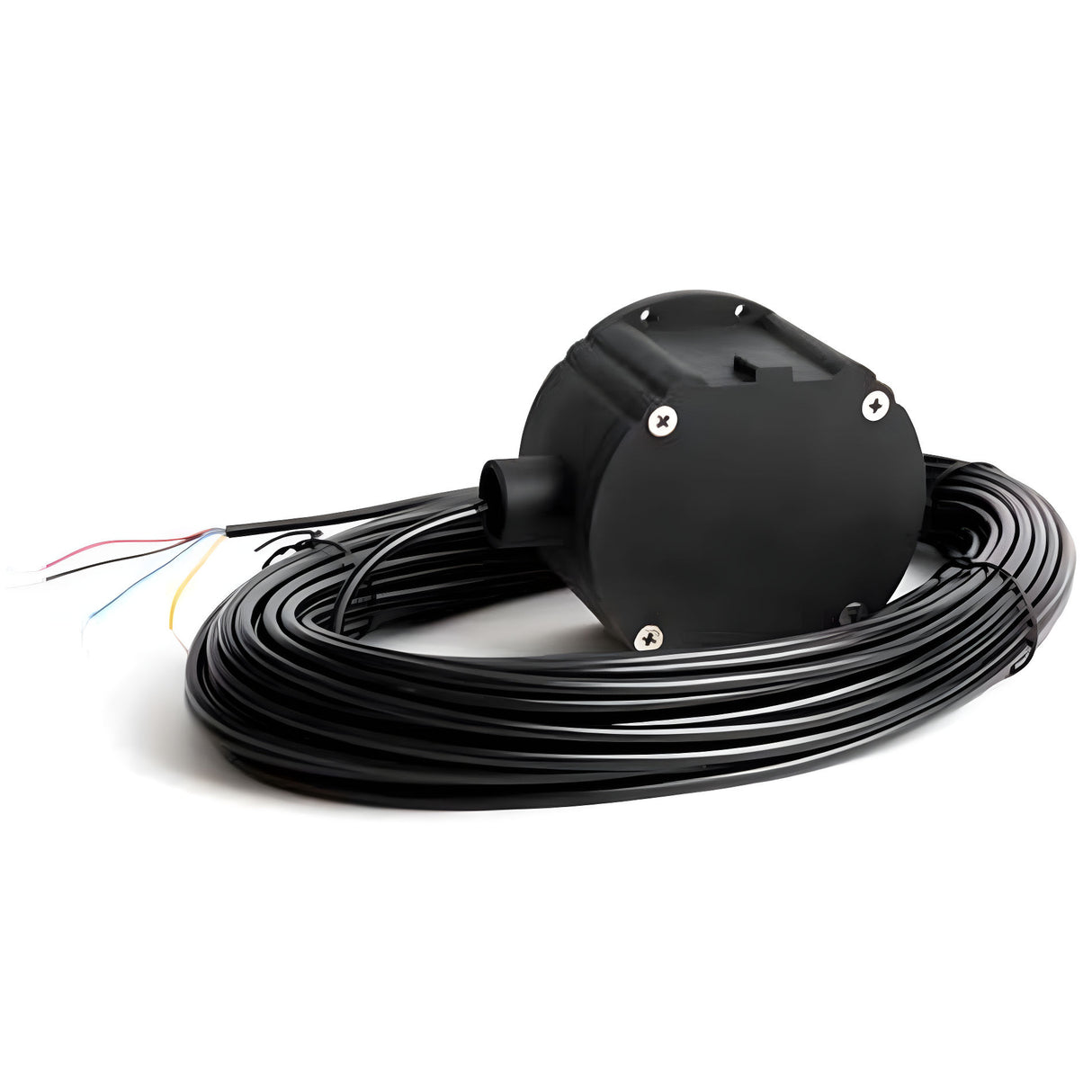

La sonda de circuito de salida más vendida es la fabricada por Cartell , seguida por EMX y AES .
|
 |
|
Guía paso a paso para instalar Gate Loops
Si está considerando instalar bucles de puerta, siga esta guía paso a paso para garantizar una instalación exitosa:
Planificación y evaluación del sitio
Comience evaluando el sitio donde se instalarán las bisagras de la puerta. Considere factores como el tipo de puerta (puerta batiente, puerta corrediza o brazo de barrera) y los requisitos de control de acceso. Esta evaluación le ayudará a determinar la ubicación y configuración óptimas del bucle. Para calcular el tamaño de un circuito estándar, reste 4 pies de cada lado del camino de entrada para obtener el ancho del circuito. La profundidad del bucle suele ser de 3 a 4 pies. Si tiene más de un bucle de puerta, separe los bucles a 4 pies de distancia para evitar interferencias cruzadas.
Marcando el camino de entrada
Si está creando su propio bucle usando un cable XLPE o un bucle cortado con sierra, use una línea de tiza para marcar los bucles en el camino de entrada para visualizar su diseño.
Cavando una zanja
Cava una zanja en el costado del camino de entrada e instala un conducto para pasar el cable desde el circuito hasta el abridor de puerta donde está instalado el detector de circuito. Si tiene más de un bucle, instale una caja de conexiones en cada bucle para que cada bucle también pueda entrar dentro de dicho conducto.
Aquí se muestra un diseño típico de bucle de puerta corrediza
Instalación de bucle:
Bucle prefabricado: siguiendo el diseño que creó, instale el bucle prefabricado en la parte superior de la barra de refuerzo usando bridas y pase el cable conductor por el conducto que instaló previamente. Si tiene un camino de grava/asfalto, excave el área donde debe ir el bucle, colóquelo en el suelo, agregue una capa de arena encima para evitar objetos afilados y compacte el área. Agregue grava o asfalto sobre la capa de arena.
Bucle de corte con sierra: Siguiendo el diseño que creó con la línea de tiza, corte (corte) el camino de entrada tan profundo y ancho como lo especifica el fabricante. Inserte con cuidado el lazo cortado con sierra en dichas ranuras y según las instrucciones del fabricante. Tenga cuidado de evitar dobleces pronunciados o superposiciones en el cable, ya que esto podría afectar su rendimiento. Instale el cable conductor en el conducto que instaló previamente.
Cable de bucle: Siguiendo el diseño que creó con la línea de tiza, corte el camino de entrada aproximadamente 1,5" de profundidad por el ancho de la hoja de sierra para concreto (en algunos puntos necesitará hacer la hendidura un poco más grande para acomodar el cable conductor). en el abridor de puerta, y con holgura adicional, pase el cable hasta el área del bucle, inserte con cuidado el cable del bucle en las ranuras, dé vueltas de 2 a 4 veces (de ahí la palabra bucle, recuerde la cantidad de veces que tiene). La vuelta depende del tamaño del bucle: cuanto más pequeño sea el bucle, más veces tendrá que dar vueltas. Tenga cuidado de evitar dobleces pronunciados o superposiciones en el cable, ya que esto podría afectar su rendimiento una vez que termine de pasar el cable. en un bucle, pase el cable de regreso al abridor de puerta. Ahora que tiene los 2 extremos del bucle en sus manos, gírelos y luego use la parte retorcida como cable conductor (instalado en el conducto).

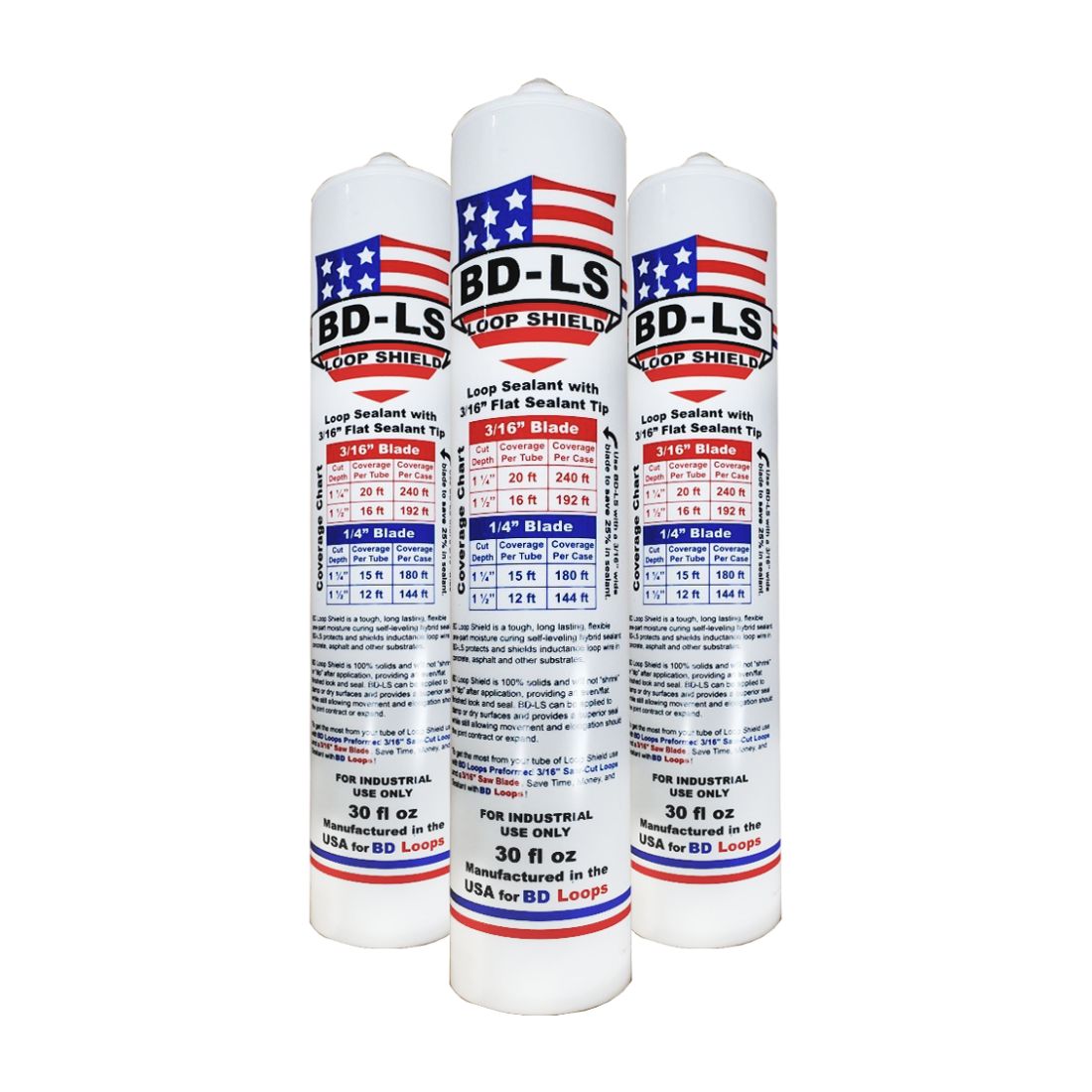

Sellador de bucles de puerta de entrada
El sellado adecuado es esencial para mantener la integridad y el rendimiento de los bucles de la puerta. El sellador de bucles para puertas de entrada está diseñado para proteger los cables y las conexiones del bucle de la humedad, la suciedad y otros elementos externos.
Al aplicar un sellador de alta calidad a los cables del bucle y a los puntos de conexión, puede evitar la infiltración de agua, la corrosión y posibles daños. El mantenimiento y la inspección regulares del sellador de bucles ayudarán a garantizar su eficacia a lo largo del tiempo.
Cada vez que corte el camino de entrada, debe sellar el bucle con este sellador.
|
Cableado del bucle dentro del abridor de puerta
Conecte los cables del circuito al operador de puerta o al detector de circuito de acuerdo con los diagramas de cableado proporcionados por el fabricante. Asegure un aislamiento adecuado y conexiones seguras para evitar cualquier problema.
Pruebas y ajustes: una vez instalados los cables del bucle, es fundamental probar el sistema para garantizar el funcionamiento adecuado. Utilice unprobador de bucle para determinar si hay fallas y reparaciones necesarias. Alternativamente, puede usar el detector de bucle para que actúe como detector, para confirmar el rango de detección y ajustar cualquier configuración de sensibilidad, pero recuerde que un detector de bucle no está diseñado para ser un probador, así que no confíe demasiado en él. - Vale la pena invertir en un probador.

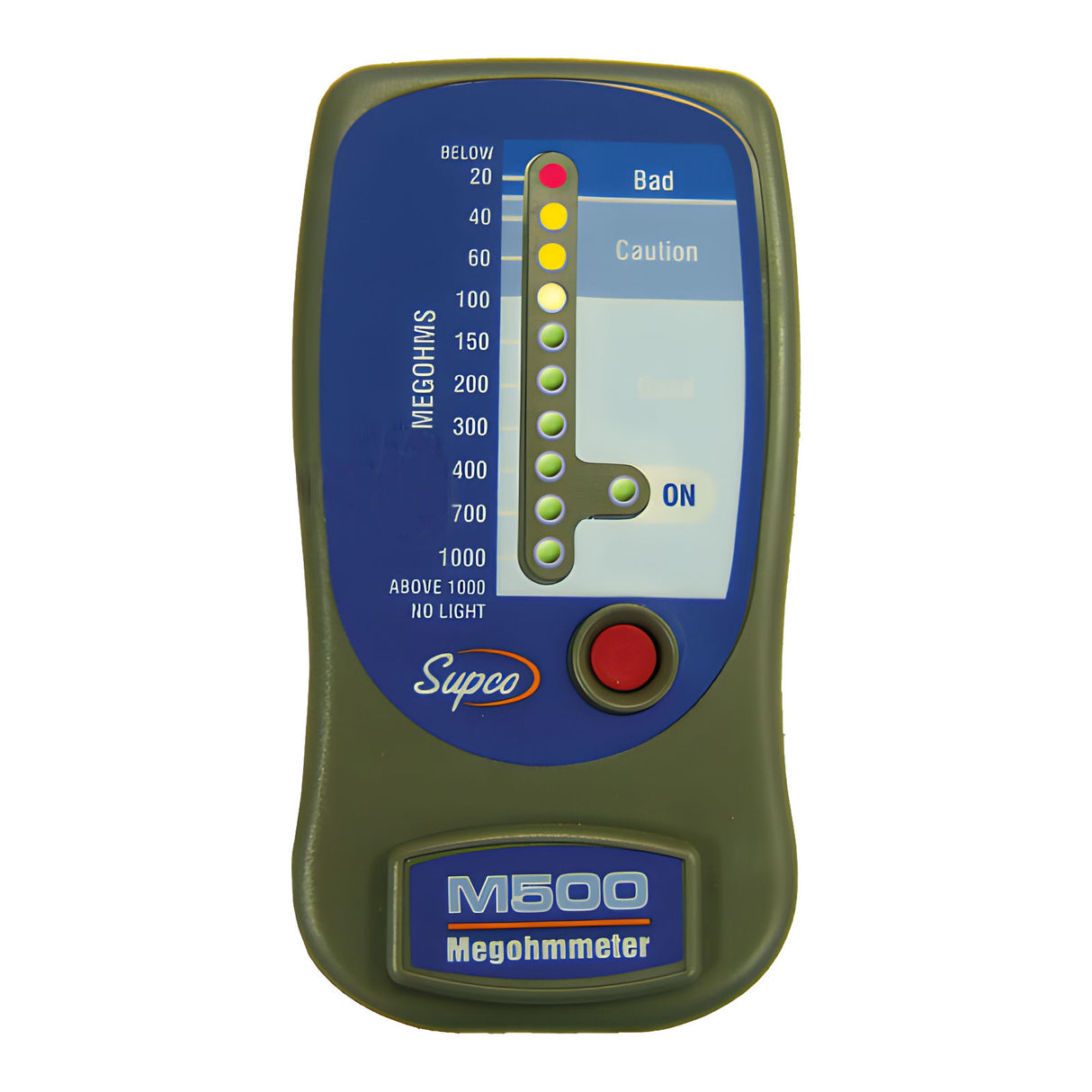

Aquí está el probador de bucles más vendido del mercado.
|
Detectores de bucle de puerta
Los detectores de bucle de puerta son dispositivos electrónicos que envían, reciben y procesan señales de los bucles de puerta subterráneos. Desempeñan un papel crucial a la hora de interpretar las perturbaciones electromagnéticas provocadas por los vehículos y activar el sistema de puerta en consecuencia.
Cuando se trata de detectores de bucle de puerta, existen dos tipos principales: detectores de bucle enchufables y detectores de bucle cableados o independientes.

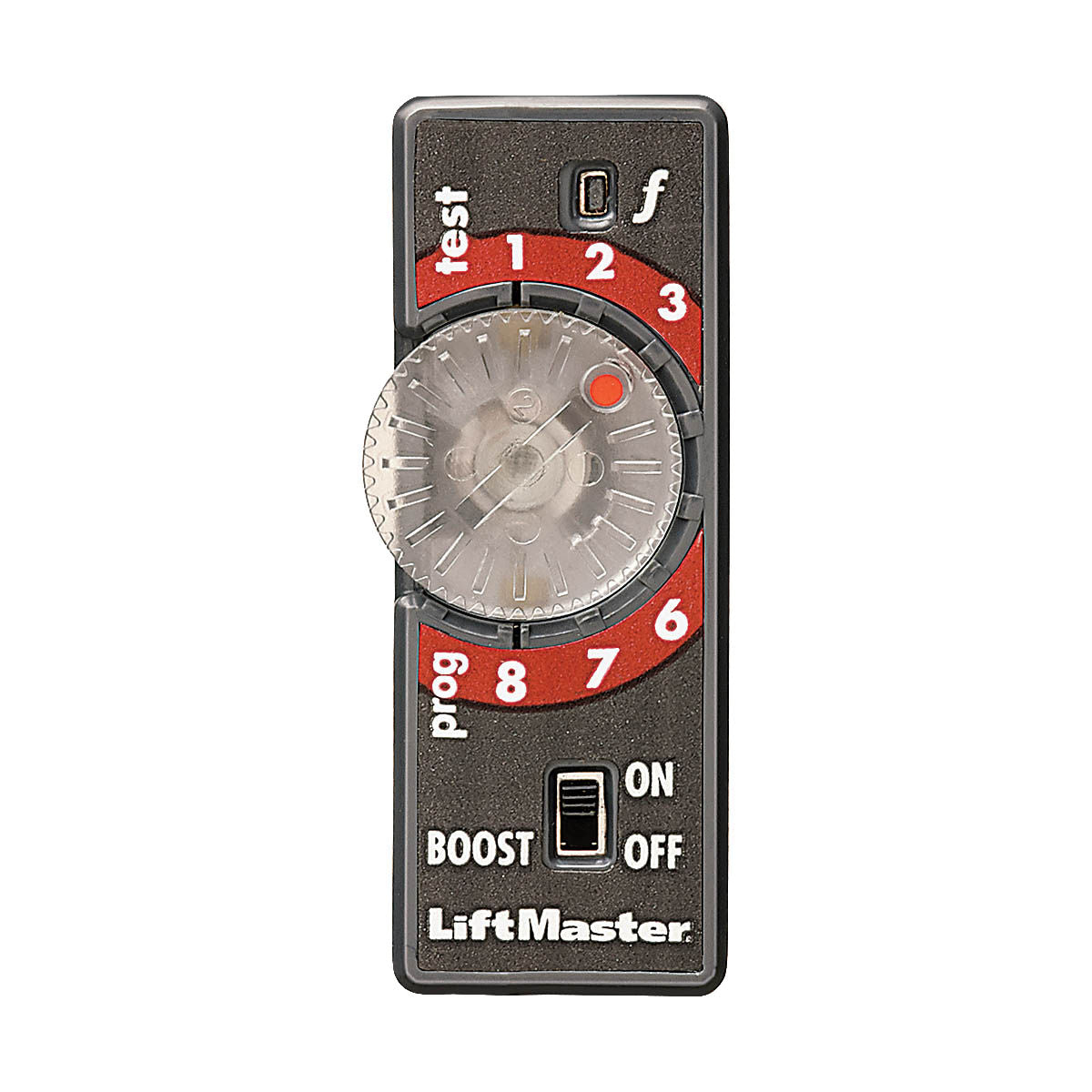

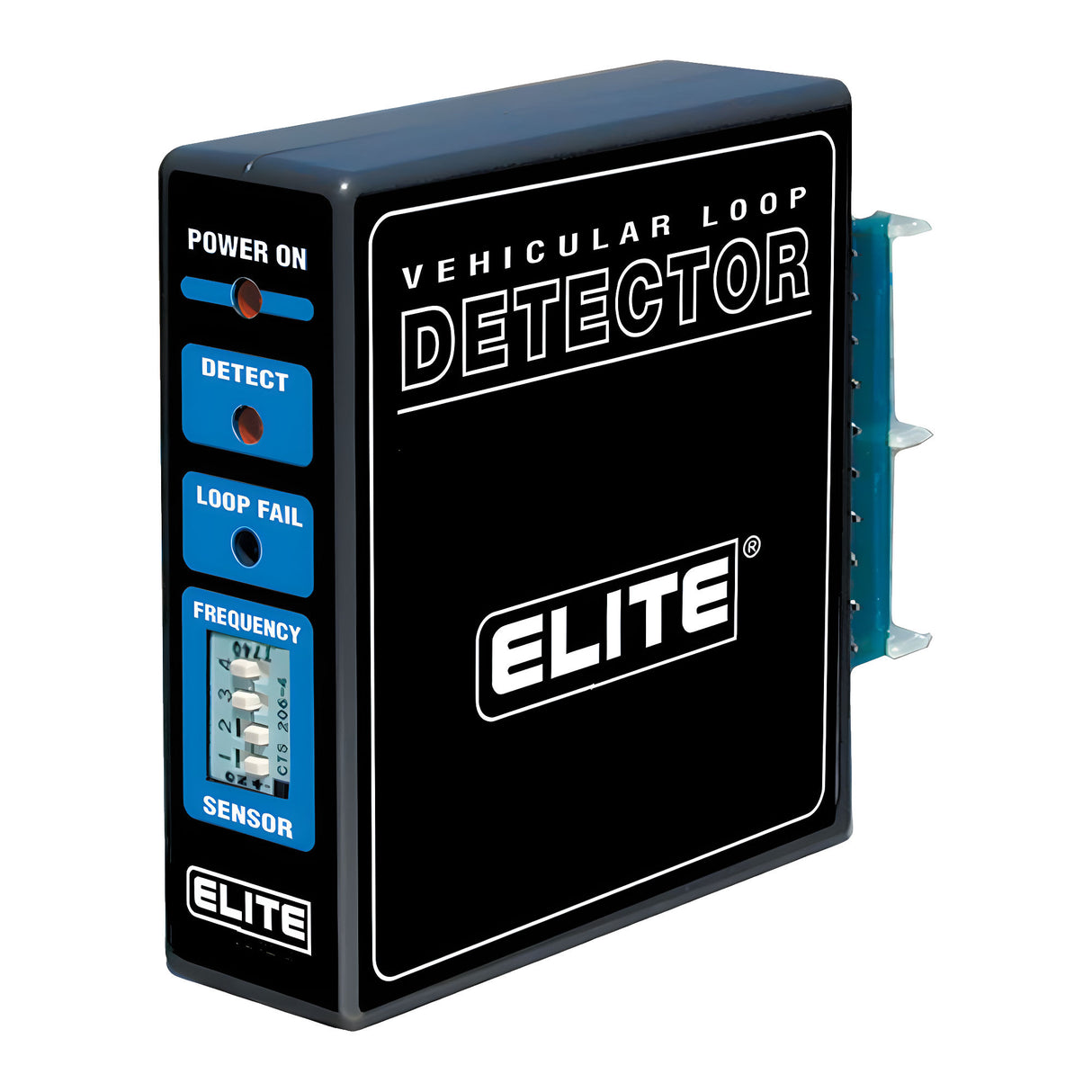

Detectores enchufables
Cómodos y fáciles de instalar ya que se pueden conectar directamente al tablero de control principal del operador de puerta. La mayoría de los detectores de bucle enchufables son propiedad del fabricante del abridor de puerta.
|
 |
|

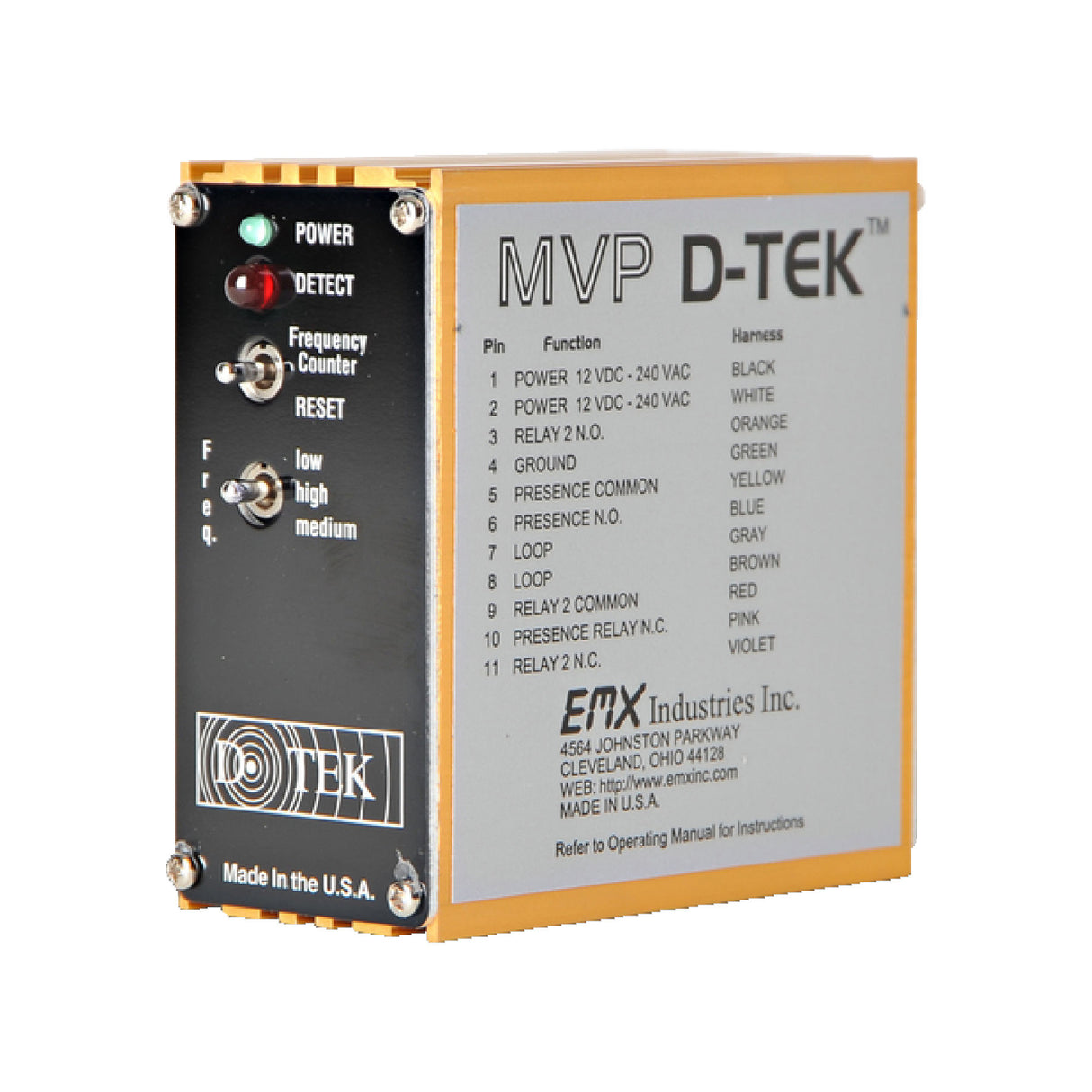

Detectores cableados
Los detectores de bucle cableados son universales, lo que significa que funcionan con todos los tipos y fabricantes de abridores de puertas. Los detectores cableados requieren un arnés que esté conectado al panel de control del operador de la puerta, así como al bucle.
|
|
La elección entre detectores enchufables y cableados depende de varios factores, como el diseño del sistema de puerta, la accesibilidad de los enchufes eléctricos y la preferencia general.
Solución de problemas comunes con los bucles de puerta
A pesar de su confiabilidad, los bucles de puerta pueden encontrar problemas que requieren solución de problemas. A continuación se muestran algunos problemas comunes y sus posibles soluciones:
Disparadores falsos: si la puerta se activa sin un vehículo presente, verifique si hay fuentes cercanas de interferencia electromagnética, como líneas eléctricas o transmisores de radio. Además, ajuste la configuración de sensibilidad en el detector de bucle para minimizar los disparos falsos.
Rango de detección insuficiente: si el circuito no detecta vehículos dentro del rango deseado, revise la ubicación de los cables del circuito y asegúrese de que las conexiones del cableado sean adecuadas. Si es necesario, considere ajustar la configuración de sensibilidad.
Daños en el cable/bucle defectuoso: en caso de daño en el cable debido a excavación, pellizcos durante la instalación, bucle viejo u otros factores, identifique y repare la sección dañada del cable del bucle o reemplácelo por completo. Pruebe el bucle para garantizar el funcionamiento adecuado después de la reparación.
Problemas de corrosión o humedad: Inspeccione el cableado y las conexiones del circuito en busca de signos de corrosión o daños por humedad. Limpie y reemplace los componentes corroídos y aplique selladores adecuados para evitar problemas futuros.
Problemas de energía eléctrica: si el detector de bucle o el operador de puerta no recibe energía, verifique las conexiones eléctricas, los fusibles y los disyuntores. Asegure un suministro de energía adecuado y consulte a un electricista calificado si es necesario.
Fallo del detector de bucle: si su bucle está probando bien y el abridor de su puerta funciona correctamente, su detector de bucle puede estar defectuoso y necesita ser reemplazado.
Terminología general del bucle de puerta
Bucle de salida de puerta
Un circuito de salida de puerta está diseñado específicamente para detectar vehículos al salir de una propiedad o local. Se instala en el camino de entrada para activar la puerta y abrirla para los vehículos que salen. Los bucles de salida de puertas son un componente esencial y conveniente en los sistemas de control de acceso a puertas, ya que garantizan que la puerta esté cerrada después de que un vehículo salga de las instalaciones.
Bucle de seguridad de la puerta
Los bucles de seguridad de la puerta están diseñados para mejorar las medidas de seguridad al detectar la presencia de vehículos u objetos en áreas potencialmente peligrosas y evitar que la puerta se cierre sobre los vehículos.
Cuando un bucle de seguridad detecta un objeto dentro de su área designada, puede hacer que el sistema de puerta detenga o invierta su funcionamiento, evitando accidentes o colisiones. Los bucles de seguridad se utilizan a menudo junto con sensores de seguridad y otros dispositivos de protección para crear un sistema de seguridad integral.
Bucle de sombra de puerta
Un bucle de sombra de puerta también se conoce como bucle central o fantasma: es un bucle adicional instalado con sistemas de puertas batientes. Su finalidad es evitar la falsa detección provocada por el propio metal de la cancela móvil. Los bucles de sombra de puerta se utilizan comúnmente en sistemas de puertas batientes, donde el movimiento de la puerta puede crear interrupciones en el campo electromagnético del bucle primario.
El bucle de sombra de la puerta ayuda a diferenciar entre la presencia de un vehículo y la sombra de la puerta, lo que garantiza una detección precisa y minimiza los disparadores falsos.
Conclusión
Los bucles de puerta desempeñan un papel vital a la hora de mejorar la funcionalidad, la seguridad y la comodidad de los sistemas de puerta. Comprender la mecánica detrás de los bucles de la puerta, seguir los procedimientos de instalación adecuados y abordar los problemas potenciales mediante la resolución de problemas son esenciales para maximizar su rendimiento.
A medida que avanza la tecnología, es probable que los sistemas de bucle de puerta se beneficien de diversas innovaciones, ofreciendo mayor precisión, conectividad y durabilidad. Al mantenerse informado sobre estos avances y evaluar los diferentes métodos de detección de vehículos disponibles, podrá tomar decisiones informadas sobre la implementación de sistemas de bucle de puerta que se ajusten a sus necesidades específicas.
Recuerde consultar las pautas de los fabricantes y buscar asistencia profesional cuando sea necesario para garantizar un rendimiento óptimo y la longevidad de los bucles de su puerta.
