Sensor de lazo virtual BEA EVOLOOP para barreras

Detección de vehículos con lazo virtual para brazos de barrera automáticos

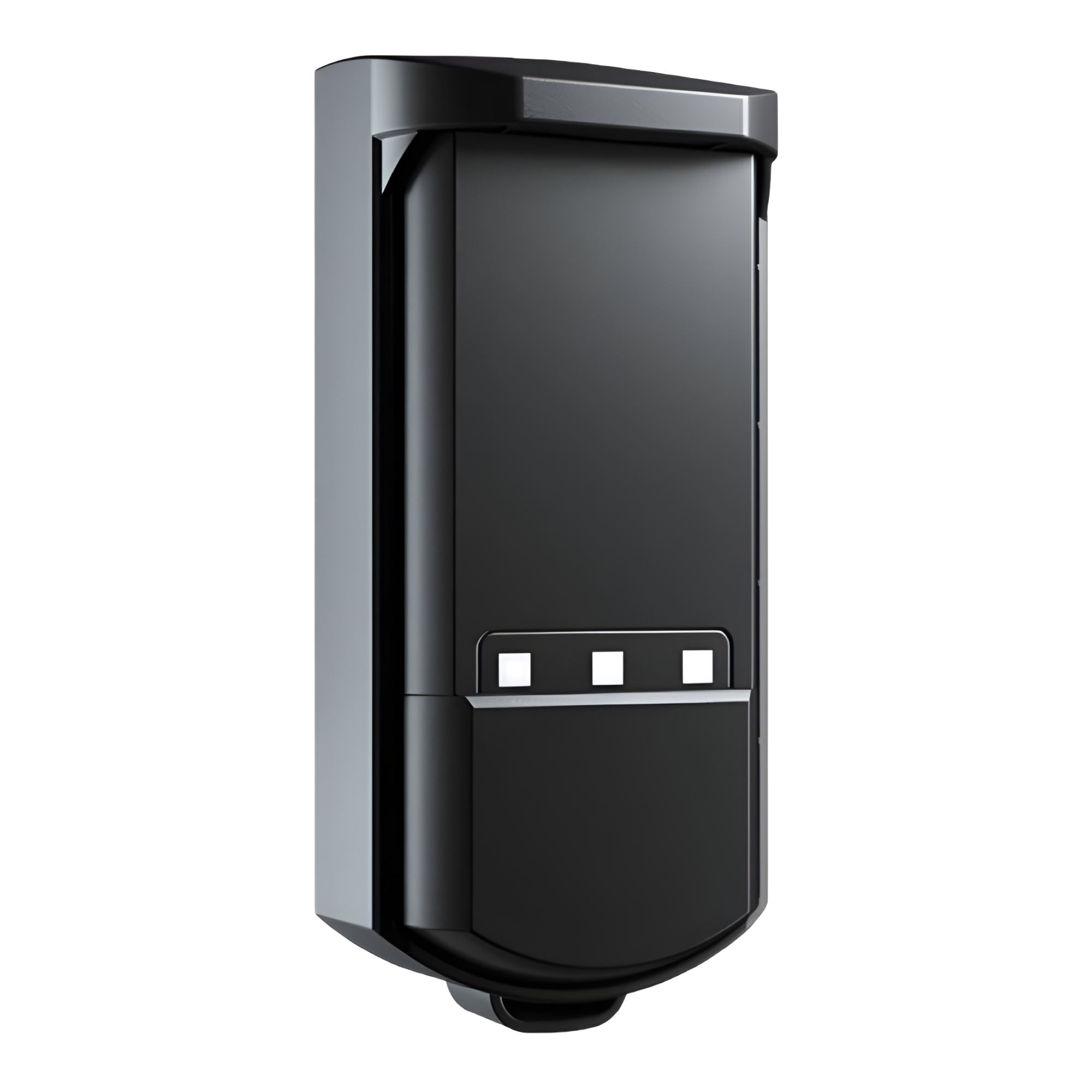

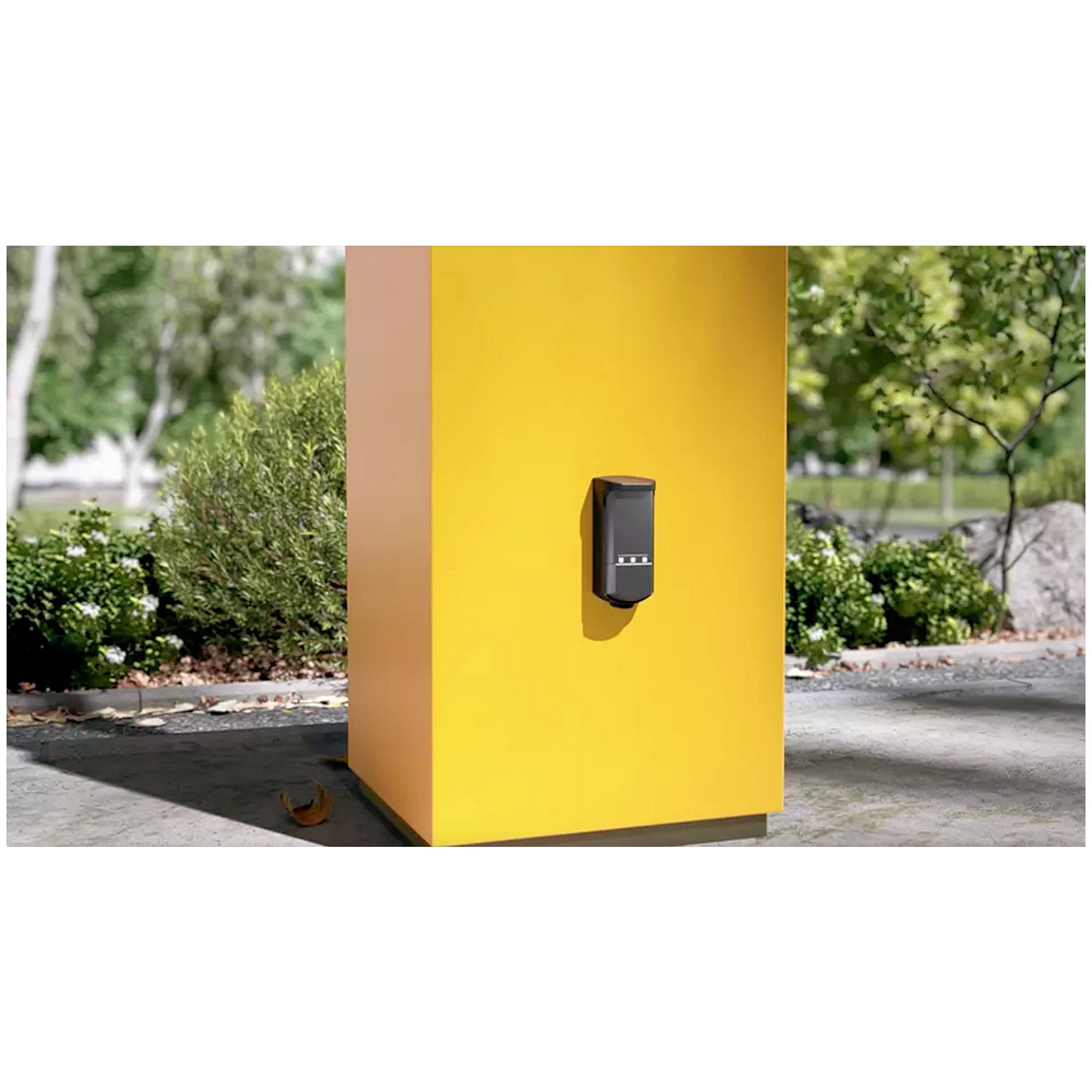

El BEA EVOLOOP es un sensor de lazo virtual basado en microondas diseñado como una alternativa a los lazos de inducción tradicionales enterrados para aplicaciones de barreras automáticas. En lugar de cortar el pavimento e instalar cables de lazo físicos, EVOLOOP se monta en la barrera y crea zonas de detección virtuales configurables para la presencia de vehículos, la activación de barreras y la protección cerca del brazo de la barrera.

Utilizando tecnología de microondas FMCW de 60 GHz, EVOLOOP proporciona un campo de visión de 140° y admite hasta 3 lazos virtuales para control de acceso, estacionamiento, peaje, emisión de boletos, reconocimiento biométrico y aplicaciones de reconocimiento de matrículas. El sensor se puede configurar a través de la aplicación móvil EVOLOOP, lo que permite a los instaladores ejecutar la función de aprendizaje automático (teach-in), definir el comportamiento del lazo, seleccionar el tipo de lazo, establecer el tipo de objetivo y usar el filtro direccional para ayudar a reducir la detección de tráfico cruzado no deseado.

EVOLOOP está diseñado para entornos de barreras exteriores donde el clima, el estado del pavimento y el tiempo de instalación son importantes. Su carcasa con clasificación IP65, amplio rango de temperatura de funcionamiento, bajo consumo de energía, configuración Bluetooth y zonas de lazo programables lo convierten en una solución de detección práctica para estacionamientos, entradas cerradas, carriles de seguridad y sistemas de brazos de barrera donde no se prefiere la instalación de lazos con zanjas o cortes de sierra.

Características principales

• Sensor de lazo virtual de microondas de 60 GHz para brazos de barrera automáticos
• Alternativa a los sistemas tradicionales de lazo de inducción enterrados

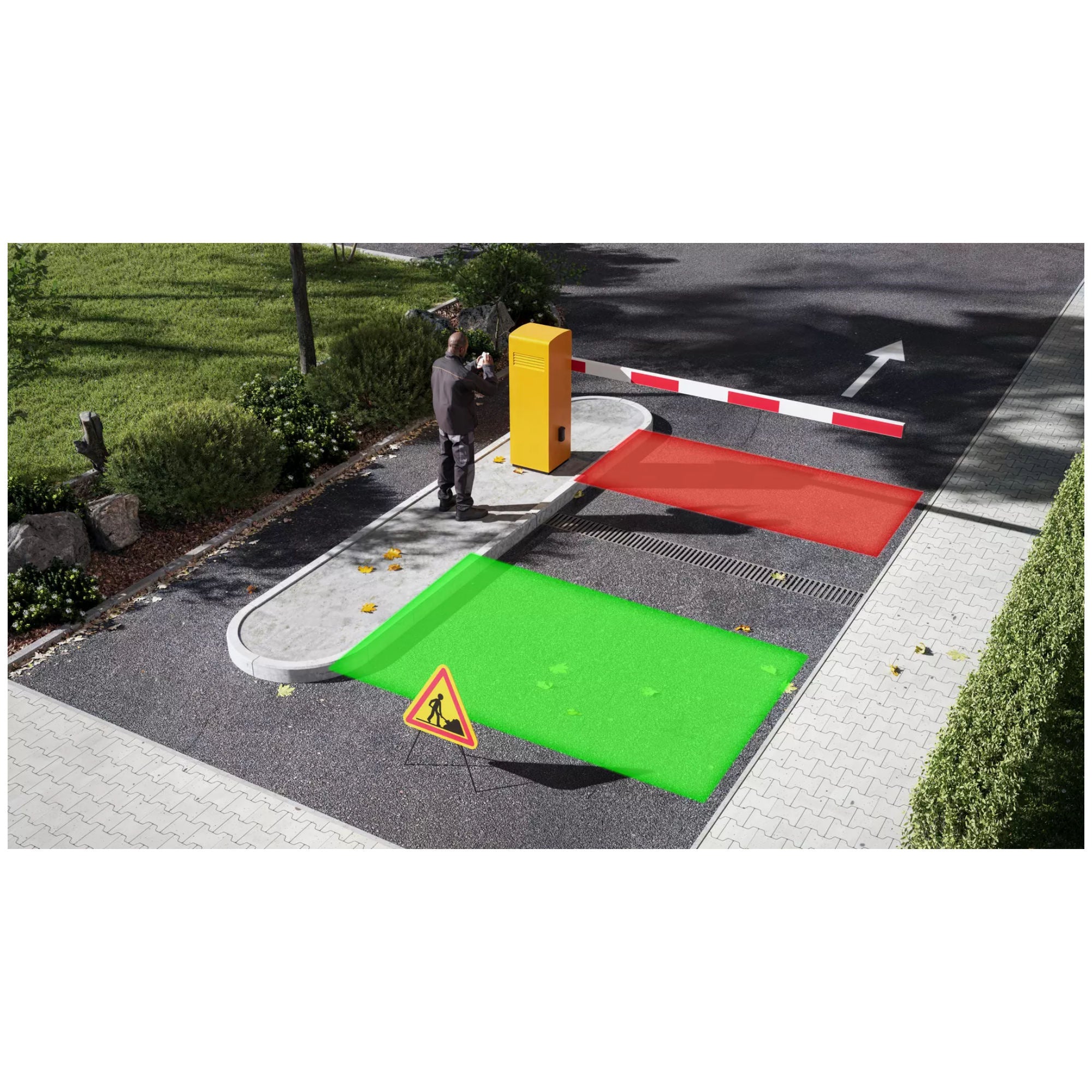

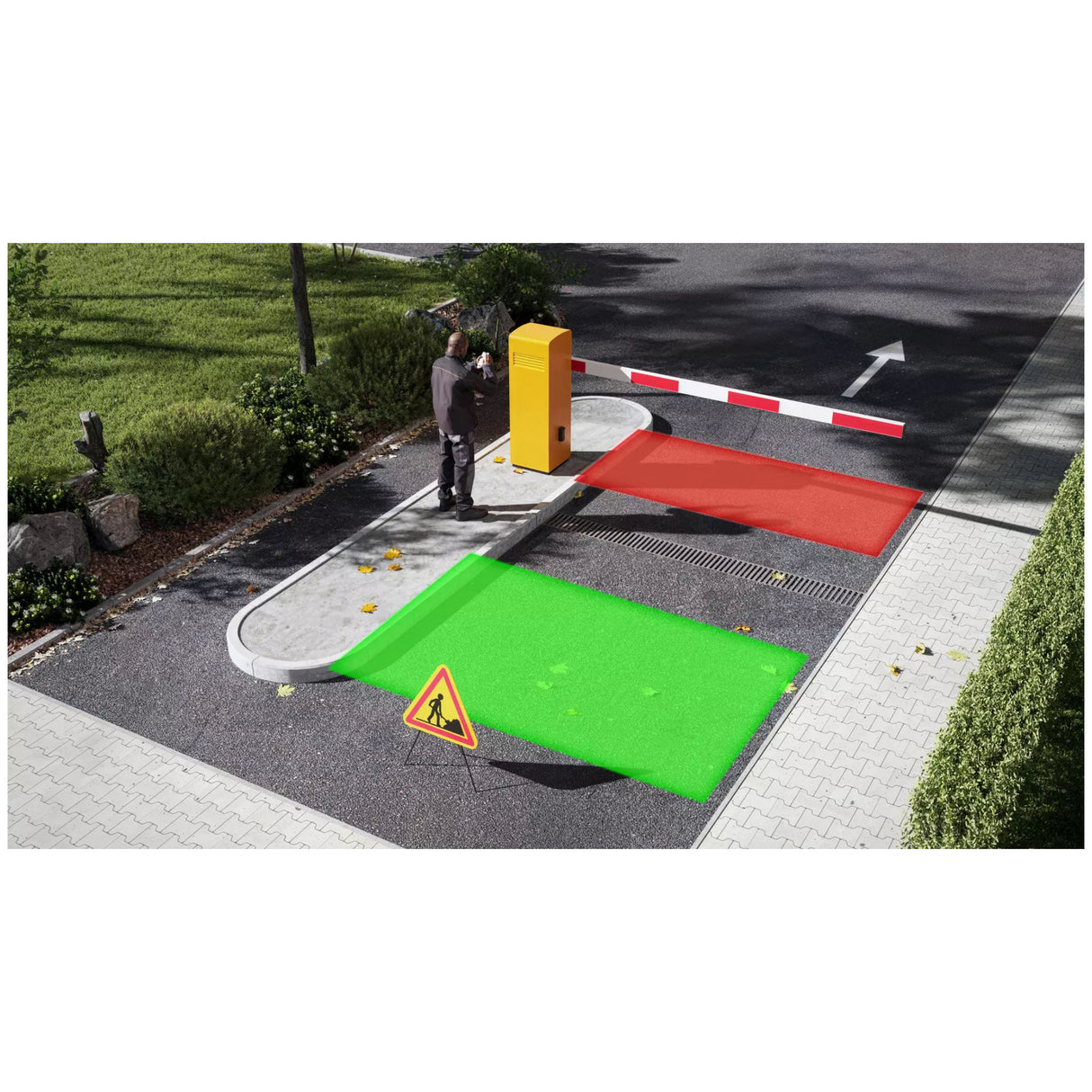

• Admite hasta 3 lazos virtuales configurables
• Diseñado para la detección de presencia de vehículos, activación de barreras y protección
• Campo de visión de radar de 140° con un campo de detección máximo de hasta 7 metros (23 pies)
• Configuración mediante aplicación móvil con función de aprendizaje automático, configuración de lazo, visor y diagnóstico
• El filtro direccional ayuda a reducir la detección de tráfico cruzado
• Adecuado para control de acceso, estacionamiento, peaje, emisión de boletos, biometría y aplicaciones LPR
• Carcasa con clasificación IP65 para entornos de barreras exteriores
• Funciona en condiciones climáticas desafiantes que incluyen niebla, lluvia, heladas y nieve
• Admite sistemas de brazos de barrera con faldón o soportes articulados
• Ayuda a reducir los cortes de pavimento, la instalación de cables de lazo y las interrupciones en la construcción

Especificaciones técnicas

• Fabricante: BEA
• Modelo: EVOLOOP
• Tipo de producto: Sensor de lazo virtual para barreras automáticas
• Tecnología: Microondas FMCW de 60 GHz
• Frecuencia radiada: 60 GHz
• Tipos de detección: Presencia y protección
• Capacidad de lazo virtual: Hasta 3 lazos virtuales
• Campo de detección máximo: Hasta 7 metros (23 pies)
• Campo de visión del radar: Campo de apertura de 140° y elevación de 40°
• Ajuste del ángulo de la antena: -20° a 20°
• Altura de montaje: 0.3 metros a 0.68 metros (12 pulgadas a 27 pulgadas) desde la carretera, visto horizontalmente
• Tensión de alimentación: 12–30 VCC ±10% o 12–24 VCA ±10%
• Consumo máximo de energía: Menos de 3 W
• Corriente pico al encender: 1.3 A
• Longitud del cable: 3 metros (9.8 pies)
• Tiempo de respuesta: Típicamente 100 ms, 250 ms máximo
• Salidas: 2 relés electrónicos, aislados galvánicamente y sin polaridad; 1 relé
• Tensión máxima de conmutación del relé electrónico: 35 VCC / 24 VCA
• Corriente máxima de conmutación del relé electrónico: 80 mA resistivos
• Tensión máxima de conmutación del relé: 30 VCA / 42 VCC
• Corriente máxima de conmutación del relé: 1 A
• Potencia máxima de conmutación del relé: 30 W
• Entrada de prueba: 1 optoacoplador, aislado galvánicamente y sin polaridad
• LEDs: 3 LEDs RGB y 1 LED blanco para el estado de Bluetooth
• Ancho de banda de funcionamiento de Bluetooth: 2402–2480 MHz
• Potencia máxima transmitida por Bluetooth: 12 dBm
• Clasificación de protección: IP65, IEC 60529
• Rango de temperatura: -25°C a 55°C (-13°F a 131°F)
• Rango de humedad: 0–95% de humedad relativa, sin condensación
• Dimensiones: Factor de forma de 5 cm x 15 cm x 7.6 cm (2 pulgadas x 6 pulgadas x 3 pulgadas)
• Material / Color: PC, ASA, aluminio ADC12 / negro
• Cumplimiento: EN 12453 Tipo D
• Certificación FCC: FCC ID G98-200768, IC 4680A-200768
• Compatibilidad con aplicaciones: Aplicación móvil EVOLOOP para configuración, función de aprendizaje automático, visualización y diagnóstico

Conclusión

El BEA EVOLOOP es una excelente opción para sitios con barreras automáticas que necesitan detección de vehículos sin el trabajo de pavimentación requerido para los lazos de inducción tradicionales. Su configuración de lazo virtual, función de aprendizaje automático basada en aplicaciones, carcasa IP65 y detección de protección/presencia lo hacen útil para estacionamientos, acceso controlado, peaje y sistemas de barreras de seguridad donde la precisión de la detección, el tiempo de instalación y la capacidad de servicio a largo plazo son importantes.
