Operadores de portones corredizos de servicio pesado DoorKing serie 9210

Manual de instalación/usuario de hojas sueltas

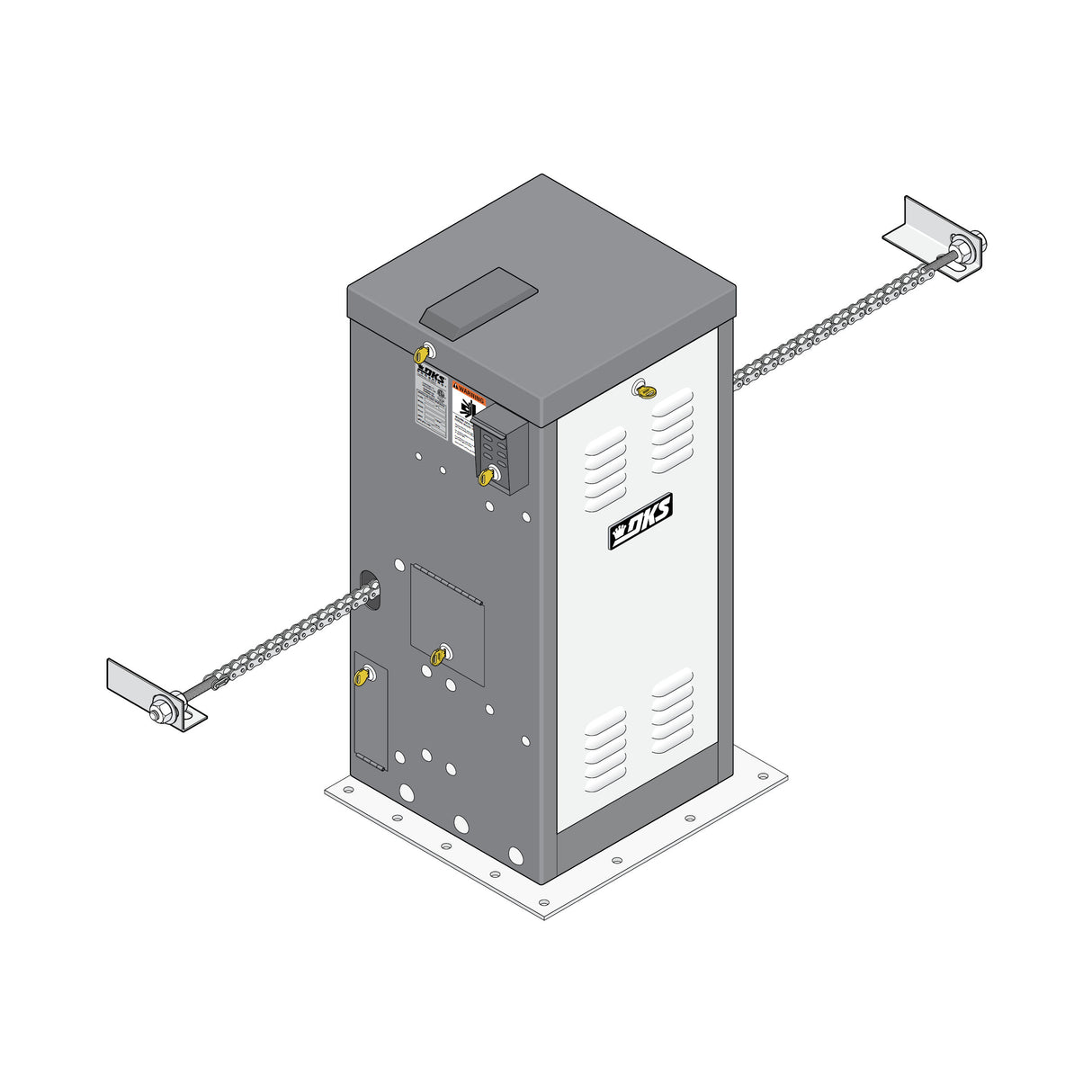

El operador de portón corredizo de alta resistencia DoorKing Serie 9210 es la solución ideal para entornos industriales, comerciales y de alta seguridad que requieren una automatización de portones confiable y de alta capacidad. Diseñado para portones de hasta 30 metros de largo y 1367 kg ( 3000 lb), la Serie 9210 es la opción preferida por instalaciones industriales, almacenes, entidades gubernamentales y centros de transporte para ofrecer un rendimiento continuo en entornos exigentes y de alto tráfico.

Administradores de instalaciones, directores de seguridad y contratistas confían en la Serie 9210 por su diseño robusto, cumplimiento de seguridad avanzado e integración fluida en el control de acceso. Ya sea para proteger un centro logístico, un aeropuerto, un centro penitenciario o una planta de servicios públicos, este operador garantiza una automatización de puertas fluida y confiable que protege los activos y mantiene el flujo operativo.

Diseñada para aplicaciones de Clase III y Clase IV, la Serie 9210 está diseñada para sitios de acceso restringido, impidiendo el acceso no autorizado y permitiendo una gestión del tráfico segura y eficiente. Los controles de motor de estado sólido, las funciones anti-intrusión y el funcionamiento a prueba de fallos hacen de este modelo la opción preferida de administradores de instalaciones y equipos de seguridad que necesitan una automatización de portones de grado industrial sin comprometer la seguridad.

Características principales

• Capacidad de puerta de servicio pesado : admite puertas de hasta 100 pies y 3000 libras (con cadena n.° 60), lo que lo hace adecuado para puertas corredizas industriales y puertas comerciales de alta capacidad.
• Ciclo de trabajo continuo : diseñado para instalaciones de alto tráfico, lo que permite el funcionamiento las 24 horas del día, los 7 días de la semana en centros de distribución, aeropuertos y plantas de fabricación.
• Opciones de voltaje múltiple : disponible en 115 V, 208 V, 230 V y 460 V (monofásico y trifásico), lo que lo hace adaptable a diversas configuraciones de energía industrial.
• Integración de seguridad avanzada : cumple con los estándares de seguridad UL 325 y requiere dispositivos de protección contra atrapamiento monitoreados para garantizar la seguridad operativa.
• Monitoreo en tiempo real : la tecnología Gate Tracker™ permite la integración directa con los sistemas de control de acceso, brindando informes detallados de la actividad de la puerta.
• Operación de velocidad fija : funciona a 1 pie por segundo , lo que ofrece un rendimiento constante y confiable para puertas corredizas grandes.

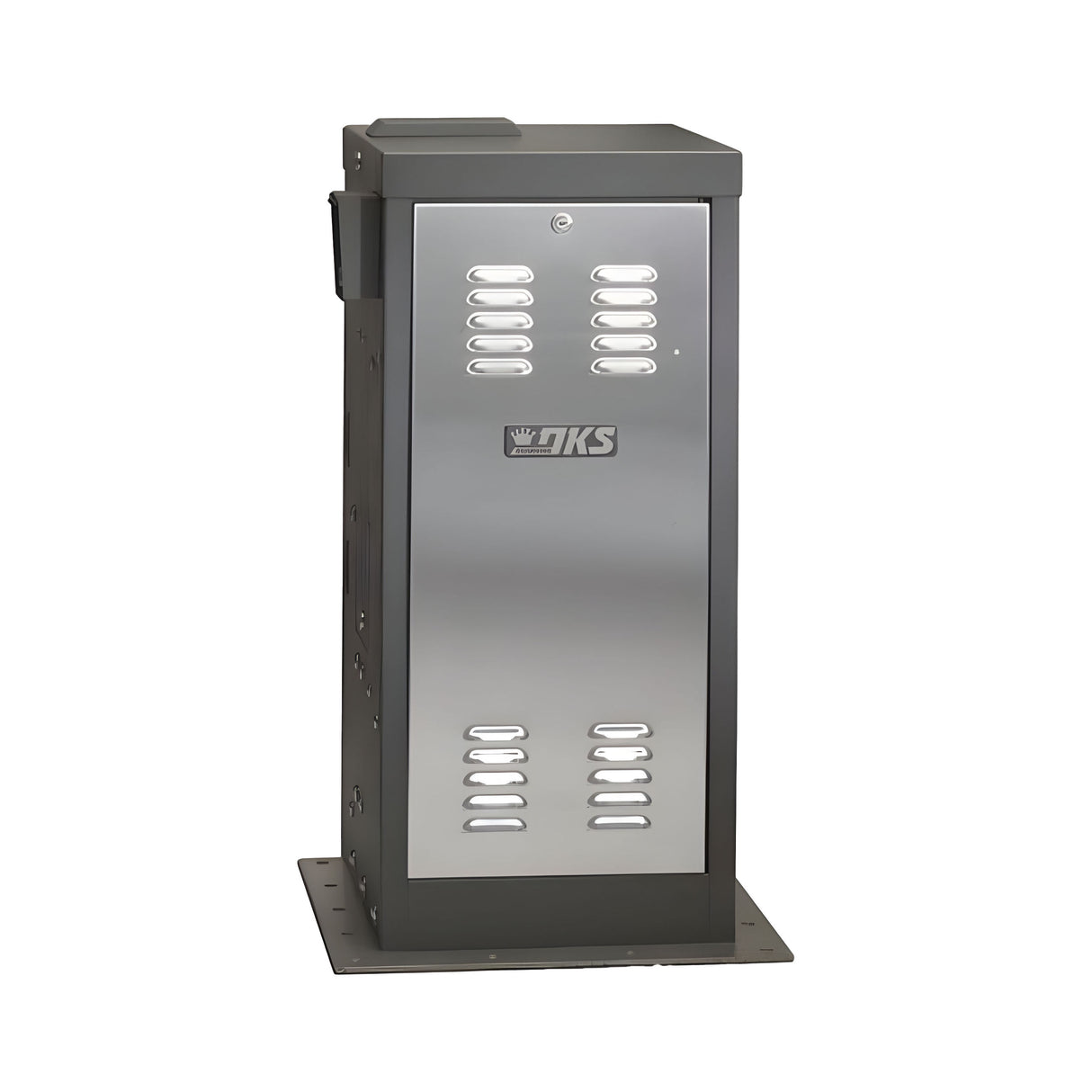

• Carcasa resistente a la corrosión : construida con acero galvanizado G90 y una puerta de acceso de acero inoxidable, lo que garantiza la durabilidad en entornos exteriores.
• Operación a prueba de fallas : evita el movimiento de la puerta durante la operación manual, lo que garantiza que las instalaciones penitenciarias, los aeropuertos y las centrales eléctricas permanezcan seguros.
• Integración perfecta de control de acceso : compatible con detectores de bucle, sistemas de acceso remoto y teclados, lo que permite a los administradores de instalaciones y contratistas personalizar la automatización según las necesidades del sitio.


Especificaciones técnicas

• Potencia del motor: 1 HP
• Configuraciones de voltaje: 115 V, 208 V, 230 V (monofásico); 208 V, 230 V, 460 V (trifásico)
• Cadena n.° 50 : admite puertas de hasta 2000 libras (viene con 20 pies de cadena)
• Cadena n.° 60 : Soporta portones de hasta 1367 kg (incluye 6 m de cadena). Ideal para portones más pesados ​​en centrales eléctricas, centros de datos y centros penitenciarios.
• Reductor de engranajes: relación 40:1 en baño de aceite continuo, lo que reduce el mantenimiento y garantiza un rendimiento a largo plazo.
• Temperatura de funcionamiento: 10 °F a 140 °F, con kits de calentadores disponibles para entornos por debajo de 10 °F
• Protección contra atrapamiento: requiere dos dispositivos de protección contra atrapamiento monitoreados para su funcionamiento.
• Opciones de montaje: Montaje sobre almohadilla o pedestal (se requiere pedestal de alta resistencia para puertas que superen las 1500 libras o 20 pies de largo)
• Tomas de corriente de conveniencia: Dos tomas de corriente de 115 VCA para integración de accesorios

Variantes del modelo

Operadores con cadena n.° 50 (soporta puertas de hasta 2000 lb):

• 9210-380 – 115 V (9,7 A)
• 9210-382 – 208 V monofásico 1Ø (5,0 A)
• 9210-384 – 230 V monofásico 1Ø (4,9 A)
• 9210-386 – 208 V trifásico 3Ø (3,4 A)
• 9210-388 – 230 V trifásico 3Ø (3,3 A)
• 9210-390 – 460 V trifásico 3Ø (1,7 A)

Operadores con cadena n.° 60 (soporta puertas de hasta 3000 lb):

• 9210-381 – 115 V (9,7 A)
• 9210-383 – 208 V monofásico 1Ø (5,0 A)
• 9210-385 – 230 V monofásico 1Ø (4,9 A)
• 9210-387 – 208 V trifásico 3Ø (3,4 A)
• 9210-389 – 230 V trifásico 3Ø (3,3 A)
• 9210-391 – 460 V trifásico 3Ø (1,7 A)

Accesorios disponibles

• Pedestal de montaje de alta resistencia (9200-135): esencial para puertas de más de 1500 lb, lo que garantiza una instalación segura en centros penitenciarios, aeropuertos y plantas de fabricación.
• Kit de bandeja de cadena - Secciones de 10 pies (2601-270) - Kit de bandeja de cadena (secciones de 10 pies) - Evita que la cadena se deforme, ideal para portones corredizos largos en centros de distribución y complejos industriales
• Kit de calefacción - 120 V (1601-195)
• Kit de calefacción - 208/230 V (1601-197)
• Kit de calefacción - 460 V (1601-198)
• Cadena adicional n.° 50: 20 pies (2600-485)
• Cadena adicional n.° 60: 20 pies (2600-448)

Conclusión

La serie DoorKing 9210 es la mejor opción para administradores de instalaciones, profesionales de seguridad y contratistas que buscan una automatización de portones de alta capacidad que garantice seguridad, confiabilidad y un funcionamiento continuo. Diseñada para los entornos más exigentes, la serie 9210 ofrece la resistencia y versatilidad necesarias para almacenes, centros de datos, centros penitenciarios y sedes gubernamentales.

Gracias a sus configuraciones de potencia flexibles, monitoreo avanzado y una construcción duradera, este robusto operador de portón corredizo garantiza protección a largo plazo y eficiencia operativa. Ya sea que esté protegiendo una planta de servicios públicos, una planta de fabricación o un centro logístico, la Serie 9210 ofrece la automatización de portones confiable que sus instalaciones necesitan para mantener la seguridad y la eficiencia.
