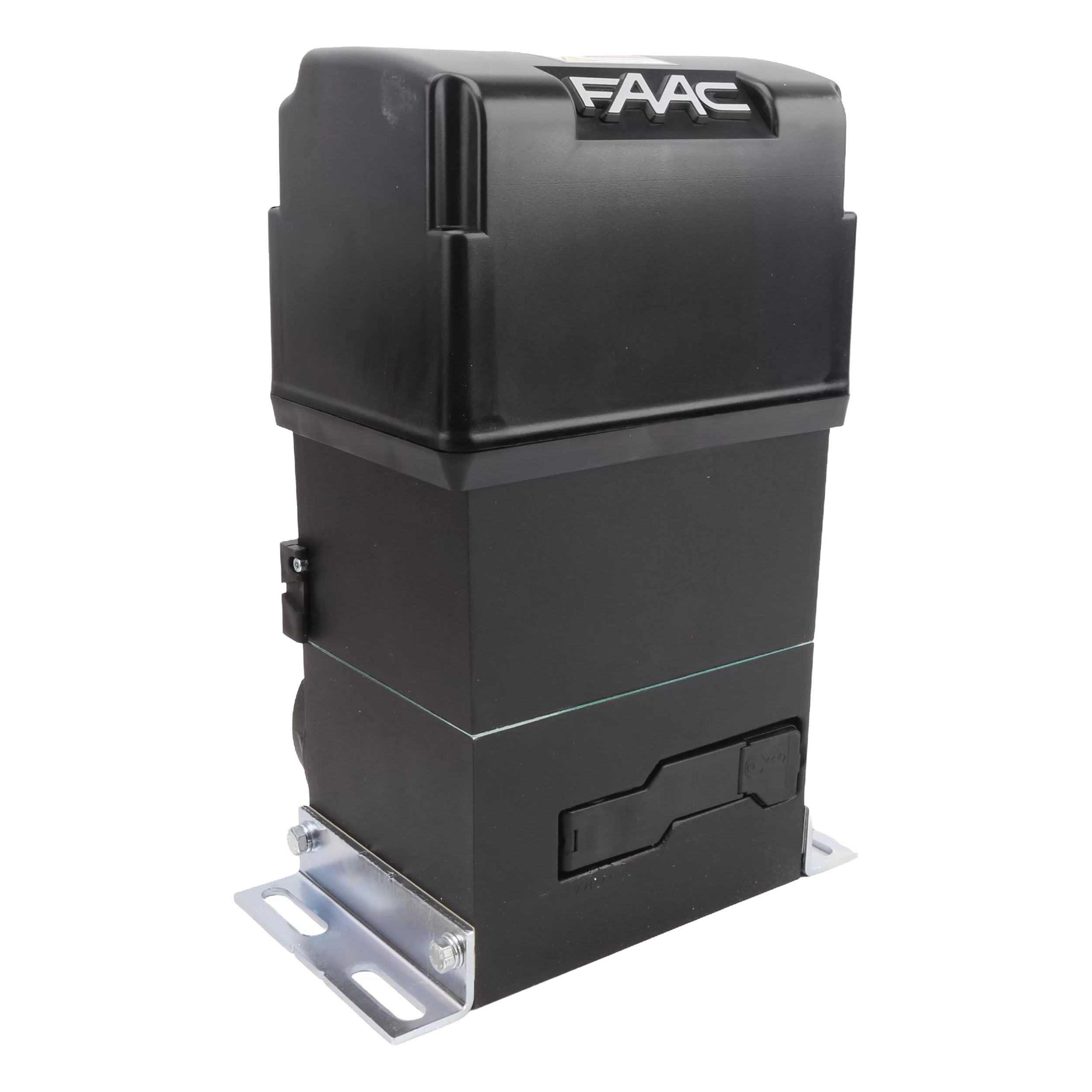

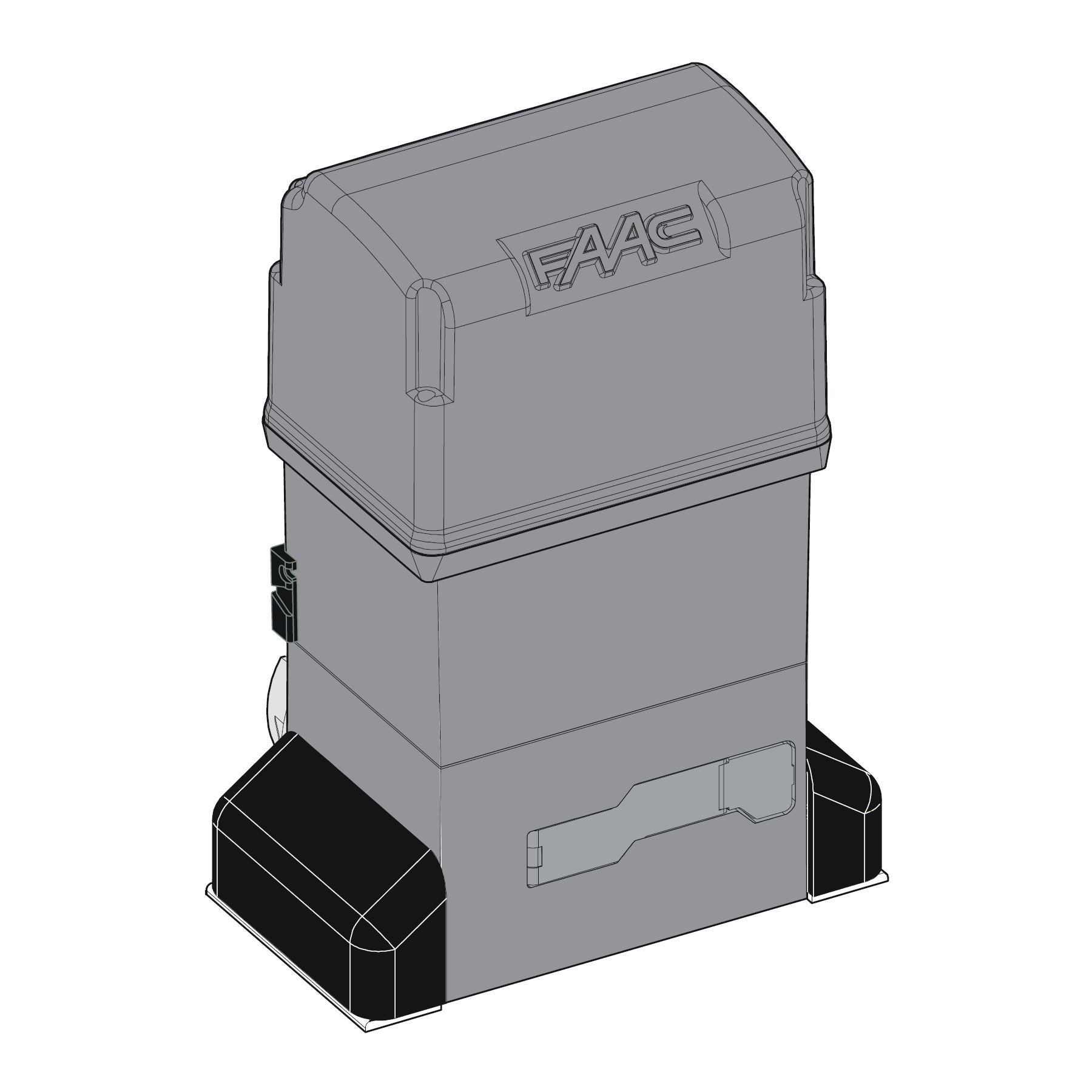

FAAC 844ER Operador de portones corredizos Cremallera y piñón - 115V

Automatización por cremallera de alta capacidad para puertas correderas comerciales

El FAAC 844ER Z16 es un operador de puerta corredera por cremallera de 115 VCA diseñado para puertas vehiculares comerciales, de condominios, industriales y de acceso restringido. La configuración Z16 soporta puertas de hasta 4,000 lb de peso y hasta 131 pies de longitud, con una velocidad de apertura de aproximadamente 38 pies/min y un ciclo de trabajo del 70%.

Un motorreductor irreversible sostiene mecánicamente la puerta cuando el motor está detenido, eliminando la necesidad de una cerradura eléctrica independiente en aplicaciones típicas. El 844ER combina un embrague de doble disco en baño de aceite con un codificador integrado para proporcionar un control de fuerza ajustable y detección de obstáculos, mientras que la placa de control FAAC 780D incluida ofrece modos de funcionamiento programables, deceleración, frenado, apertura parcial, entradas de seguridad monitoreadas y programación mediante pantalla integrada.

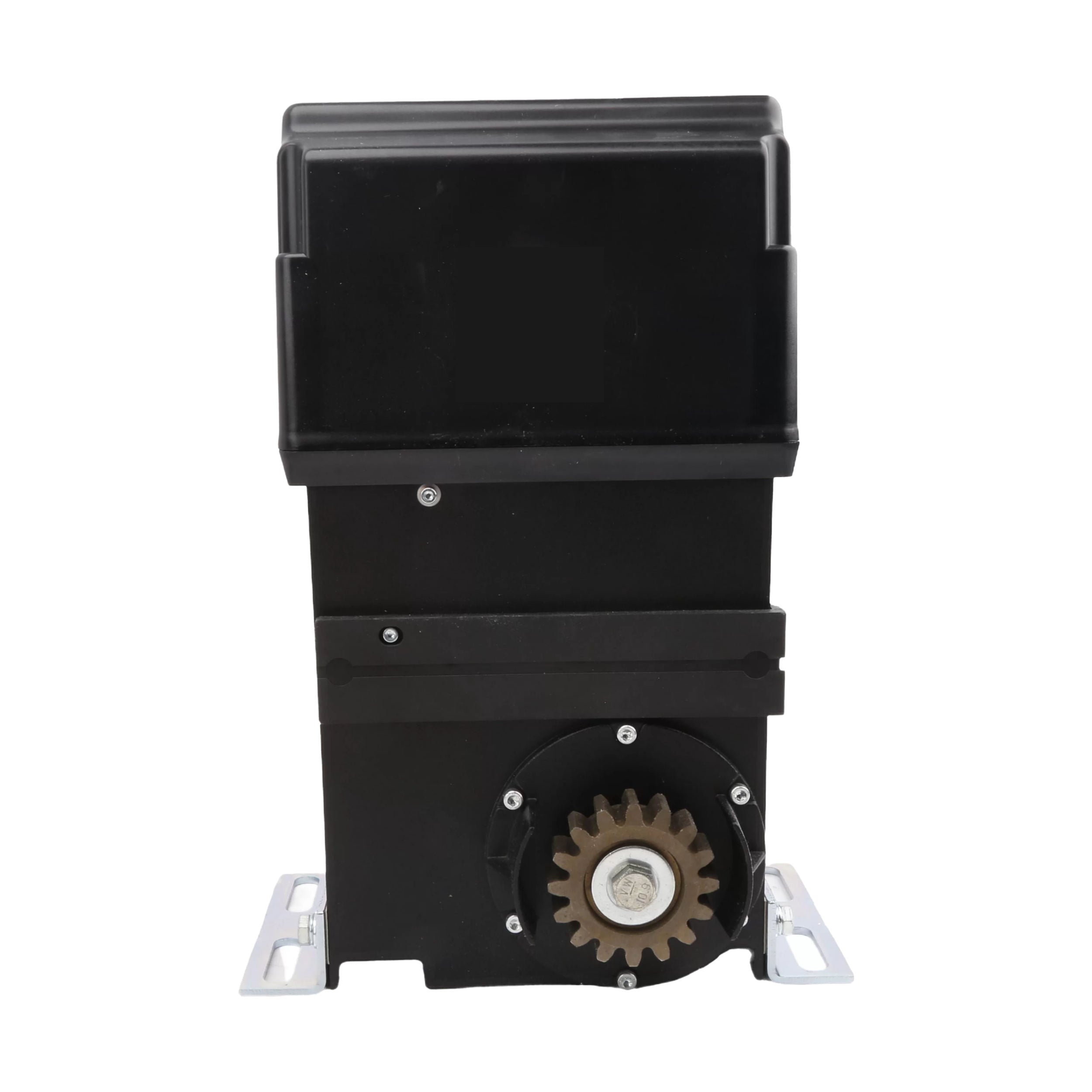

El operador incluye el piñón de arrastre Z16, la placa de control 780D, los imanes de fin de carrera y la llave de desbloqueo manual. La cremallera de acero que se monta en la puerta se vende por separado.

Características principales

• Maneja puertas correderas de hasta 4,000 lb y 131 pies de largo
• Operador de puerta corredera comercial e industrial de 115 VCA
• Transmisión por cremallera Z16 con empuje máximo de 247 lbf
• Velocidad de puerta de aproximadamente 38 pies/min
• Frecuencia de uso nominal del 70%
• Accionamiento irreversible que sostiene mecánicamente la puerta al detenerse
• Embrague de doble disco en baño de aceite que proporciona protección mecánica de fuerza ajustable
• Codificador integrado que detecta obstrucciones y puede invertir el movimiento de la puerta
• Placa de control FAAC 780D incluida
• Fuerza, deceleración, frenado, tiempo de pausa y lógica de funcionamiento programables
• Función de apertura parcial para acceso vehicular controlado
• Sistema de fin de carrera magnético
• Desbloqueo manual protegido por llave para cortes de energía o mantenimiento
• Sistema de montaje ajustable para una alineación adecuada de cremallera y piñón
• Índice de protección IP44
• Cumple con la norma UL 325 para aplicaciones de puertas vehiculares de Clase I, II, III y IV
• Cremallera vendida por separado

Especificaciones técnicas

• Fabricante: FAAC
• Modelo: 844ER Z16
• Número de pieza: 1098371
• Tipo de operador: Operador de puerta corredera por cremallera
• Aplicación: Puertas vehiculares comerciales, de condominios, industriales y de acceso restringido
• Voltaje de entrada: 115 VCA (+10% / -6%)
• Potencia del motor: 650 W / 0.87 hp
• Corriente del motor: 7 A
• Velocidad del motor: 1700 rpm
• Condensador de arranque: 70 µF
• Relación de reducción: 1:30
• Peso máximo de la puerta: 4,000 lb
• Longitud máxima de la puerta: 131 pies
• Velocidad de la puerta: 38 pies/min
• Empuje máximo: 247 lbf (1100 N)
• Par máximo: 26 lbf-ft
• Ciclo de trabajo: 70%
• Embrague: Embrague de doble disco en baño de aceite
• Detección de obstáculos: Codificador con sensibilidad ajustable
• Sistema de fin de carrera: Interruptores de límite magnéticos
• Placa de control: FAAC 780D
• Temperatura de funcionamiento: -4°F a 131°F (-20°C a +55°C)
• Protección térmica del motor: 248°F (120°C)
• Índice de protección: IP44
• Peso del operador: 32 lb
• Dimensiones del operador: 10.8 x 7.5 x 15.3 pulg.
• Desbloqueo manual: Protegido por llave
• Piñón de arrastre: Z16 incluido
• Incluido: Operador, piñón Z16, placa de control 780D, imanes de fin de carrera y llave de desbloqueo manual
• Cremallera: Vendida por separado
• Placa de cimentación: Vendida por separado
• Clasificación UL 325: Aplicaciones de puertas vehiculares de Clase I, II, III y IV

Conclusión

El FAAC 844ER Z16 está diseñado para puertas correderas grandes que requieren una fuerza de tracción considerable, control programable y una operación comercial o industrial frecuente. Su accionamiento por cremallera, embrague en baño de aceite, detección de obstáculos basada en codificador y controlador 780D proporcionan tanto resistencia mecánica como gestión ajustable de la puerta en un solo operador.

Para una instalación completa, seleccione la cremallera de acero adecuada según la longitud de la puerta y proporcione la protección externa contra atrapamientos monitoreada requerida por la instalación. La cremallera no está incluida con el operador 844ER.
