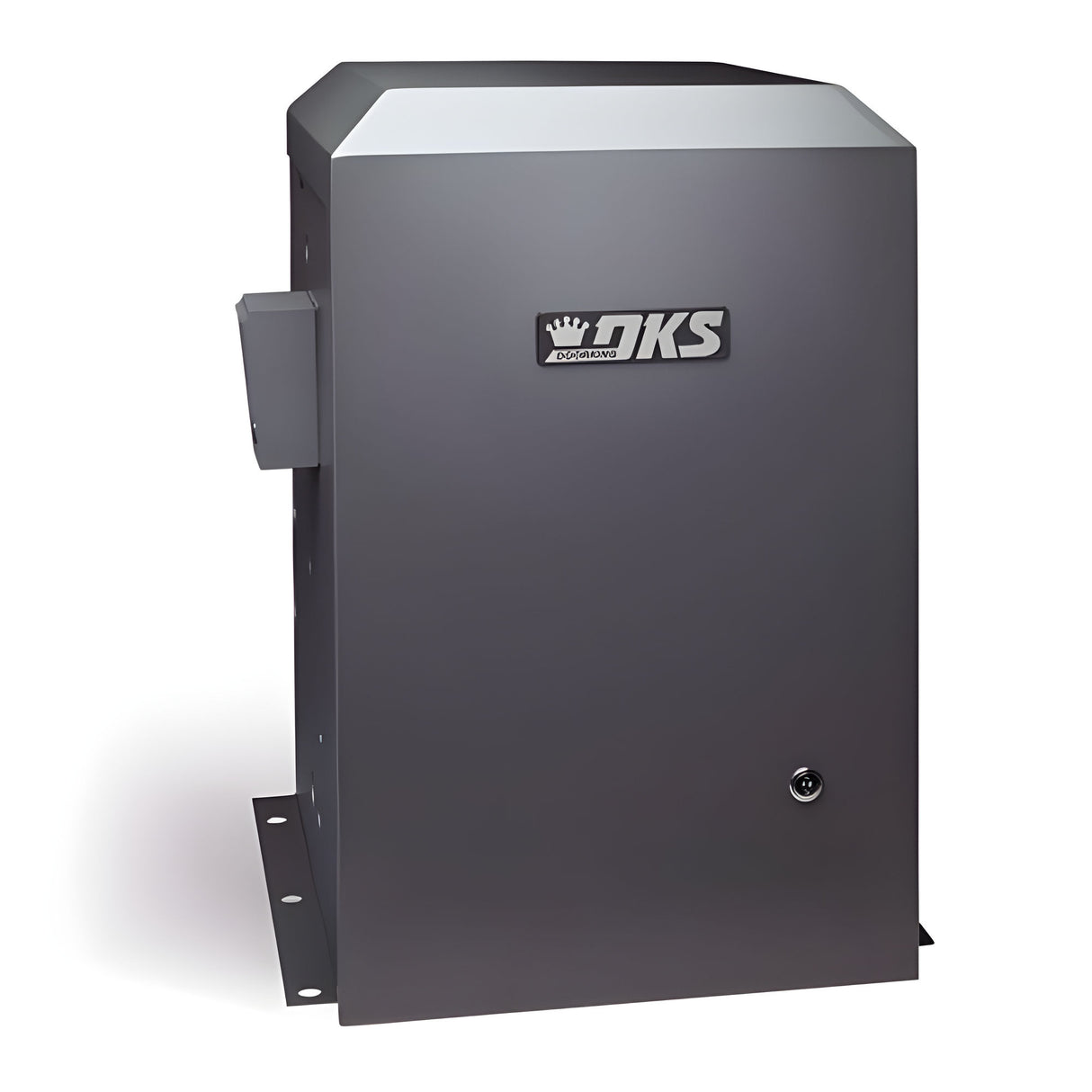

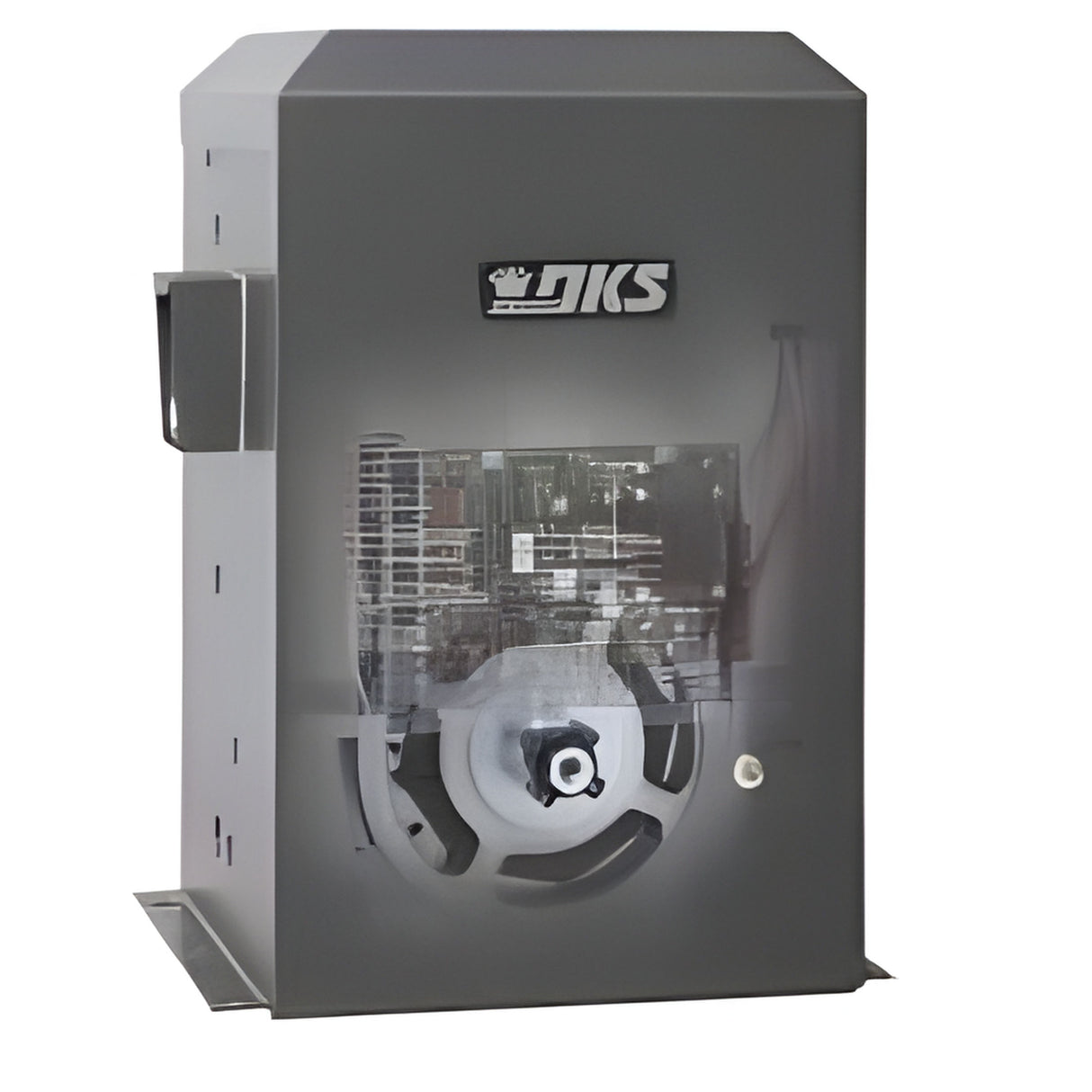

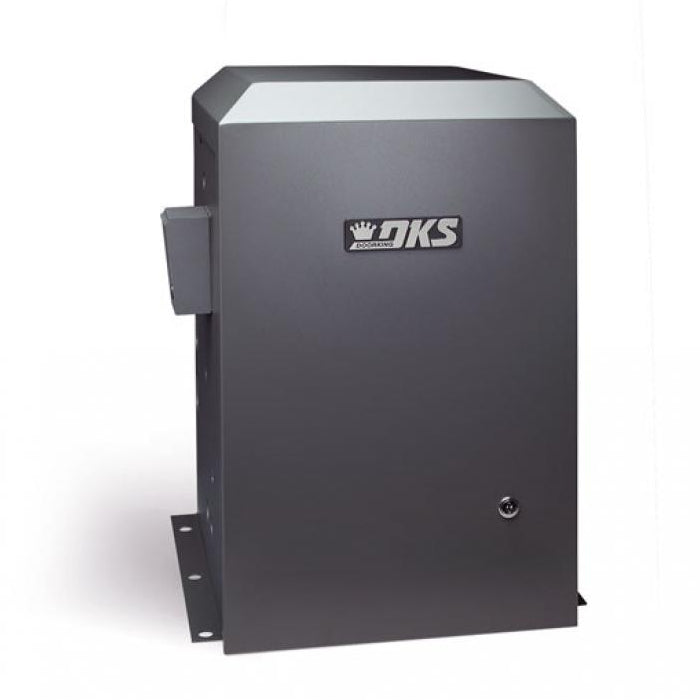

Operador de portón corredizo Doorking 9150-384 - Cubierta de acero 1/2 HP

Automatización comercial por cadena para portones corredizos de hasta 1,000 lb

El operador de portón corredizo DoorKing 9150-384 es la configuración con motor de 1/2 HP y cubierta de acero de la serie 9150, diseñada para portones corredizos vehiculares en aplicaciones residenciales, comerciales, industriales y de acceso restringido. Admite portones de hasta 1,000 lb y 30 pies de longitud, combinando un motor de CA de servicio continuo con el sistema de transmisión por cadena #40 de DoorKing y la avanzada placa de control 4602.

Una característica clave del 9150 es su sistema de límites autoajustables. En lugar de posicionar manualmente los interruptores de límite mecánicos tradicionales, el operador aprende las posiciones de apertura y cierre total del portón utilizando los topes físicos del mismo. Cada vez que se restablece la alimentación de CA, el primer comando de apertura inicia una secuencia de aprendizaje automático para establecer dichos límites de recorrido.

El sistema de control proporciona detección de obstrucción intrínseca ajustable, cierre automático, apertura parcial, cierre rápido, funciones antiescalada (anti-tailgating), operación de relé programable y puertos dedicados para detectores de bucle de salida y reversa enchufables de DoorKing. La integración con Gate Tracker también es compatible con sistemas de control de acceso DoorKing compatibles cuando se añade la placa de expansión opcional.

Un desbloqueo manual "fail-safe" instalado de fábrica permite que el portón se abra manualmente durante un fallo de alimentación de CA sin necesidad de una llave o manivela. Existe un kit de desbloqueo "fail-secure" opcional disponible para instalaciones donde el portón deba permanecer bloqueado mecánicamente durante un corte de energía.

Características principales

• Motor de CA de 1/2 HP de servicio continuo
• Admite portones corredizos de hasta 1,000 lb y 30 pies
• Cubierta del operador de acero de alta resistencia
• Velocidad de desplazamiento del portón de aproximadamente 1 pie/seg
• Tasa de ciclos publicada de hasta 60 ciclos por hora en un portón nivelado correctamente instalado
• Sistema de transmisión por cadena #40 con 20 pies de cadena incluidos
• Límites de apertura y cierre autoajustables
• Sistema de inversión intrínseca Tipo A integrado
• El embrague de fricción mecánico proporciona una respuesta adicional ante obstrucciones
• Temporizador de cierre automático ajustable de 1 a 23 segundos
• La entrada de apertura parcial abre el portón aproximadamente 14 pies
• La función de cierre rápido ayuda a reducir la oportunidad de que los vehículos entren sin autorización (tailgating)
• La entrada de bucle de reversa se puede configurar para detener o invertir un portón que se está cerrando
• Puertos de conexión dedicados para detectores de bucle de salida y reversa de DoorKing
• Relé seco programable para cerraduras, luces de advertencia, funciones de estado del portón y otros accesorios
• Sistema de bloqueo por solenoide incorporado
• Desbloqueo manual "fail-safe" instalado de fábrica
• Desbloqueo manual con llave "fail-secure" opcional
• Soporte para Gate Tracker con sistemas de control de acceso DoorKing compatibles
• Dos tomas de corriente de 115 VCA para transformadores de accesorios
• Configuraciones de montaje en base de concreto, poste, parte trasera, central y techo soportado
• Aplicaciones de portones vehiculares UL 325 Clase I, II, III y IV
• Garantía limitada del fabricante de 5 años

Especificaciones técnicas

• Fabricante: DoorKing
• Modelo: 9150-384
• Serie: 9150
• Tipo de producto: Operador de portón corredizo vehicular de transmisión por cadena
• Cubierta: Acero
• Motor: 1/2 HP CA
• Servicio del motor: Servicio continuo
• Potencia de entrada estándar: 115 VCA, 60 Hz, monofásico
• Consumo de corriente a 115 VCA: 5.4 A
• Voltajes de entrada opcionales: 208, 230, 460 o 575 VCA con el kit de alto voltaje 2600-266 de DoorKing
• Peso máximo del portón: 1,000 lb
• Longitud máxima del portón: 30 pies
• Velocidad del portón: Aproximadamente 1 pie/seg en un portón nivelado correctamente instalado
• Tasa de ciclos publicada: 60 ciclos por hora cuando está instalado nivelado
• Cadena de transmisión: Cadena de rodillos #40
• Cadena incluida: 20 pies
• Reducción primaria: Correa dentada simple
• Sistema de límites: Límites magnéticos electrónicos autoajustables
• Referencia de límites: Requiere topes físicos de apertura y cierre del portón
• Placa de control: DoorKing 4602-018, Revisión A o superior
• Temporizador de cierre automático: Ajustable de 1 a 23 segundos
• Apertura parcial: Aproximadamente 14 pies
• Protección contra atrapamiento intrínseca: Sensor de inversión ajustable Tipo A
• Protección mecánica: Embrague de fricción ajustable
• Protección contra atrapamiento externa: Se requieren sensores fotoeléctricos monitoreados Tipo B1 y/o bordes sensores Tipo B2
• Protección externa mínima: Al menos un dispositivo externo monitoreado en cada dirección de desplazamiento del portón
• Puertos de detector de bucle: Puertos de detectores de salida y reversa enchufables de DoorKing
• Desbloqueo manual: Desbloqueo "fail-safe" instalado de fábrica
• Kit "fail-secure" opcional: DoorKing 2600-865
• Compatibilidad con Gate Tracker: Sistemas DoorKing 1833, 1835, 1837 y 1838 con placa de expansión 2358 opcional
• Alimentación para accesorios: Salidas de 24 VCA más dos tomas de corriente de 115 VCA
• Temperatura de operación: 10°F a 140°F (-12°C a 62°C)
• Opción para clima frío: Kits de calentador controlados por termostato disponibles por separado
• Montaje: Base de concreto estándar; montaje en poste opcional y otras configuraciones soportadas
• Clasificación UL: Clase I, II, III y IV
• Cumplimiento: Listado bajo ANSI/CAN/UL 325; certificado bajo CAN/CSA C22.2 No. 247
• Garantía: Garantía limitada de 5 años

Conclusión

El DoorKing 9150-384 proporciona las características de control y la carcasa de acero de la plataforma 9150 para portones corredizos dentro del rango de capacidad de 1,000 lb y 30 pies. Sus límites magnéticos autoajustables, la integración de detectores de bucle, las funciones programables de control de tráfico y el desbloqueo manual "fail-safe" lo hacen adecuado para comunidades residenciales, propiedades comerciales y otras entradas vehiculares controladas.

El operador requiere protección externa monitoreada contra atrapamiento en ambas direcciones de desplazamiento del portón. DoorKing especifica al menos un dispositivo monitoreado Tipo B1 o B2 para la dirección de apertura y al menos uno para la dirección de cierre.

Para portones que exceden las 1,000 lb o los 30 pies, el modelo DoorKing 9150-380 de 1 HP con cubierta de acero aumenta la capacidad a 1,500 lb y 45 pies.
