Kit de fotocélula monitoreada Omron E3K para puertas automáticas

Fotocélula monitoreada de largo alcance para protección contra atrapamiento en portones automáticos

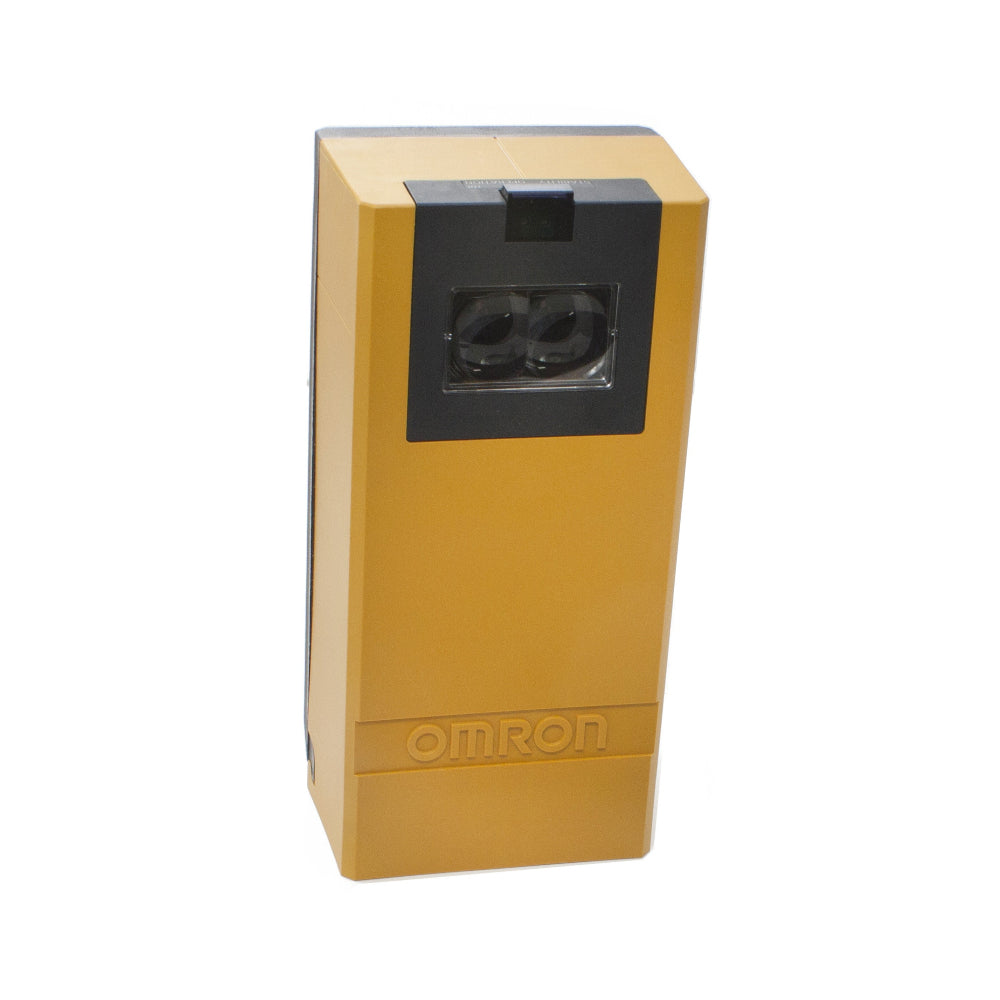

La fotocélula Omron E3K-R10K4-NR es un sensor retrorreflectivo de alta resistencia configurado para aplicaciones de portones automáticos monitoreados. La versión Elite E3K incorpora un circuito monitoreado de 10kΩ, lo que permite a los operadores de portones compatibles supervisar la conexión de la fotocélula y detectar una falla en el circuito de seguridad.

Utilizando un solo sensor y un reflector, el E3K proporciona una distancia de detección de hasta 10 metros (32.8 pies) con el reflector E39-R1 incluido. Cuando el haz infrarrojo entre el sensor y el reflector es interrumpido por un vehículo, persona u otro obstáculo, el relé cambia de estado para que el operador de portón conectado pueda responder de acuerdo con su función de seguridad programada.

El E3K es ideal para instalaciones de portones en exteriores gracias a su carcasa con clasificación IP67 y NEMA 4X, su amplio rango de alimentación de 24-240 VCA/VCC, sensibilidad ajustable, operación seleccionable de encendido con luz (Light-ON) o sin luz (Dark-ON) y protección integrada contra interferencias. El sensor también incluye indicadores LED de estado para ayudar con la alineación, la configuración y la resolución de problemas.

Características clave

• Fotocélula monitoreada de 10kΩ para operadores de portones automáticos compatibles
• El diseño retrorreflectivo utiliza un sensor y un reflector
• Distancia de detección de hasta 32.8 pies (10 m) con el reflector E39-R1 incluido
• Amplio rango de operación de 24-240 VCA o 24-240 VCC
• Sensibilidad ajustable para una alineación específica según el sitio
• Operación seleccionable Light-ON o Dark-ON
• La detección infrarroja modulada por pulsos ayuda a resistir interferencias ópticas
• Protección incorporada contra interferencias mutuas
• Indicadores LED rojo, verde y amarillo que ayudan con la alineación y el diagnóstico
• Salida de relé DPDT
• Protección ambiental IP67 y NEMA 4X
• Cableado mediante bloque de terminales para instalación en campo

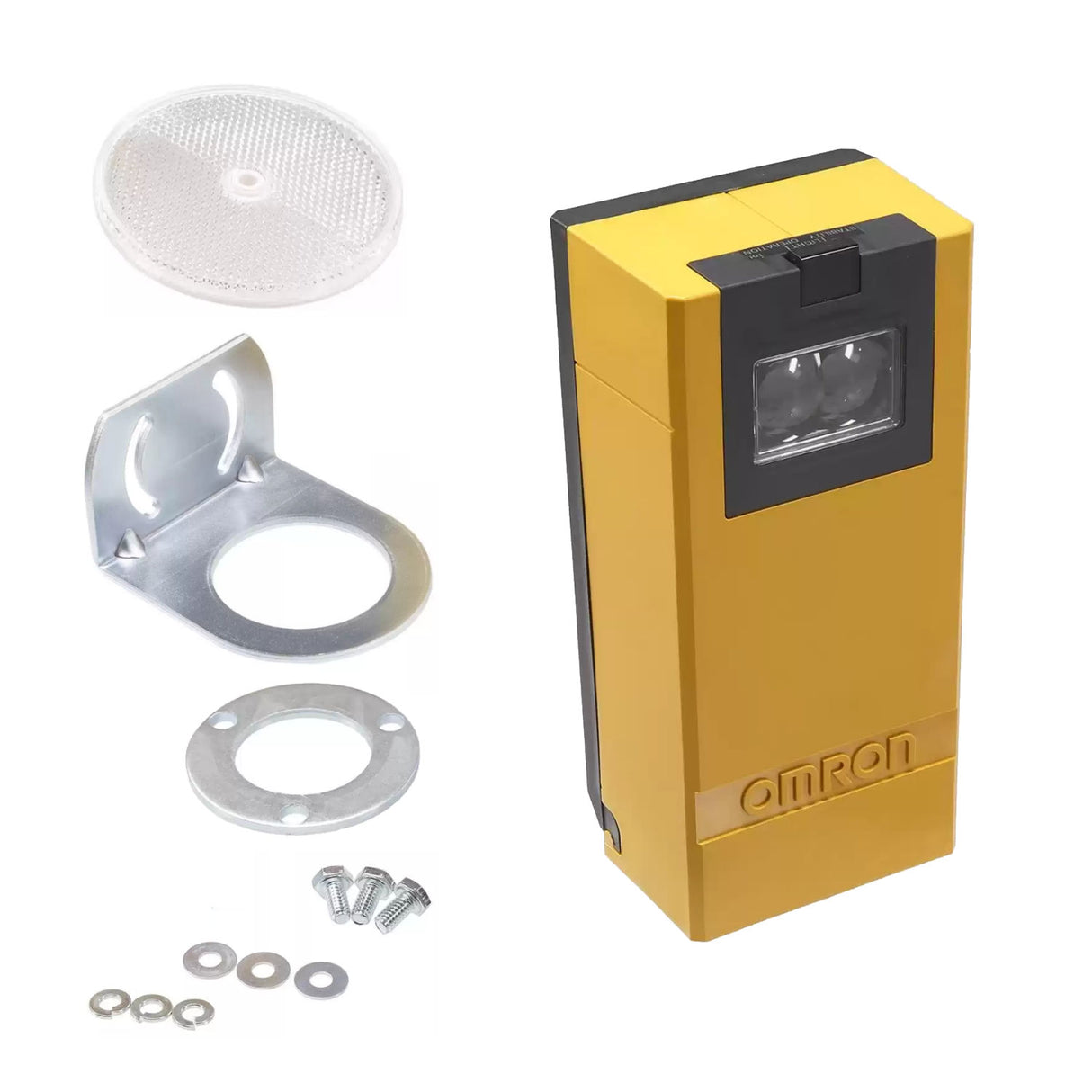

• Incluye reflector y soporte de montaje
• Adecuado para aplicaciones de portones automáticos residenciales, comerciales e industriales

Especificaciones técnicas

• Fabricante: Omron
• Modelo: E3K-R10K4-NR
• Tipo de producto: Sensor fotoeléctrico retrorreflectivo monitoreado
• Aplicación: Protección contra atrapamiento y detección de obstrucciones en portones automáticos
• Método de monitoreo: Monitoreo resistivo de 10kΩ
• Método de detección: Retrorreflectivo
• Distancia de detección: Hasta 10 m / 32.8 pies con reflector E39-R1
• Entrada de energía: 24-240 VCA, 50/60 Hz; 24-240 VCC
• Consumo de energía: 10 VA máximo
• Fuente de luz: LED infrarrojo modulado por pulsos, 950 nm
• Modo de operación: Seleccionable Light-ON / Dark-ON
• Sensibilidad: Ajustable
• Salida de control: Relé DPDT
• Carga máxima del relé: 10A a 240 VCA
• Carga mínima del relé: 1 mA a 5 VCC
• Tiempo de respuesta: 30 ms máximo ON / OFF
• Indicadores: LED rojo de luz incidente, LED verde de estabilidad, LED amarillo de operación de salida
• Protección contra interferencias: Protección contra interferencias mutuas
• Conexión: Terminales de tornillo de acero chapado
• Conexión de conducto: 3/4-14 NPT
• Clasificación de la carcasa: IP67; NEMA 1, 4, 4X, 12 y 13
• Temperatura de operación: -13°F a 131°F (-25°C a 55°C)
• Dimensiones aproximadas: 7.32" Al x 3.50" An x 2.48" Prof
• Reflector incluido: Omron E39-R1
• Soporte de montaje incluido: Omron E39-L37
• Uso según UL 325: Debe conectarse a un operador de portón que admita el método de monitoreo del sensor e instalarse de acuerdo con los requisitos de protección contra atrapamiento aprobados por el fabricante del operador

Configuraciones disponibles

• Kit completo sin carcasa
• Kit completo con carcasa

Conclusión

El Omron E3K-R10K4-NR combina monitoreo de 10kΩ, detección retrorreflectiva de largo alcance, construcción apta para exteriores y un amplio rango de entrada de energía para aplicaciones de seguridad en portones automáticos. Su sensibilidad ajustable e indicadores visuales también facilitan la alineación y la resolución de problemas en campo para los instaladores.

Cuando utilice el E3K como protección monitoreada contra atrapamiento, confirme que el operador de portón específico admita fotocélulas monitoreadas de 10kΩ y siga las instrucciones de cableado y colocación requeridas por el fabricante del operador. Una fotocélula monitoreada es un componente del sistema general de protección contra atrapamiento UL 325 y, por sí sola, no establece el cumplimiento para toda la instalación del portón.
