Teclado digital para portón Linear Access AK-11 apto para exteriores

Teclado autónomo de control de acceso para puertas y portones

El teclado digital Linear AK-11 es un dispositivo de control de acceso autónomo diseñado para portones automáticos, puertas peatonales y otros puntos de entrada controlados. Su robusta carcasa de aluminio fundido, teclas táctiles de metal fundido, área de teclado iluminada y salidas de relé integradas lo hacen muy adecuado tanto para entradas de portones al aire libre como para aplicaciones de acceso comercial y residencial.

El AK11 almacena hasta 480 códigos de entrada programables, con longitudes de código de 1 a 6 dígitos. Cada código puede asignarse al Relé n.º 1, al Relé n.º 2 o a ambos, con operación temporizada o de alternancia. Esto permite que un solo teclado controle un operador de portón, un abrepuertas eléctrico, un punto de acceso secundario u otro equipo compatible sin necesidad de un controlador de acceso independiente.

Para instalaciones que requieren algo más que un simple ingreso de código, el AK11 incluye funciones de anti-passback temporizado, bloqueo de teclado, solicitud de entrada (RTE), detección o inhibición de puerta, derivación de alarma y salidas auxiliares programables. Su memoria EEPROM conserva los códigos de entrada y la configuración programados incluso cuando se corta la energía.

Para obtener ayuda con la instalación, consulte nuestra guía paso a paso: Cómo instalar el teclado para portones exteriores Linear AK-11.

Características clave

• Almacena hasta 480 códigos de entrada programables
• Admite códigos de acceso de 1 a 6 dígitos
• Dos salidas de relé Forma C para controlar portones, puertas u otros dispositivos de acceso
• Cada código de entrada puede activar el Relé n.º 1, el Relé n.º 2 o ambos
• Admite operación de relé temporizada y de alternancia (toggle)
• El anti-passback temporizado ayuda a prevenir la reutilización inmediata de un código de acceso
• Bloqueo de teclado ajustable tras repetidos intentos de código incorrectos
• La función de detección de puerta (Door Sense) puede señalar condiciones de entrada forzada o puerta entreabierta
• El modo de inhibición puede evitar la activación del Relé n.º 1 durante períodos seleccionados
• La entrada de solicitud de entrada (RTE) admite botones pulsadores, interruptores de acceso contra incendios y dispositivos similares
• La salida de derivación de alarma (Alarm Shunt) puede omitir temporalmente un contacto de alarma durante el acceso autorizado
• Dos salidas auxiliares de estado sólido programables
• El LED rojo/verde indica encendido y acceso concedido
• El LED amarillo indica bloqueo del teclado
• La luz de cortesía se puede programar para 1-4 minutos, siempre encendida o siempre apagada
• Respuesta audible y táctil durante el funcionamiento del teclado
• La memoria EEPROM conserva los códigos y la programación durante la pérdida de energía
• Robusta carcasa de aluminio fundido
• Adecuado para montaje en pedestal o pared

Especificaciones técnicas

• Fabricante: Linear Access
• Modelo: AK-11
• Número de pieza de Linear: ACP00748
• Tipo de producto: Teclado digital de control de acceso autónomo
• Aplicación: Operadores de portones, puertas controladas y sistemas de control de acceso
• Capacidad de códigos de entrada: 480
• Longitud del código de entrada: 1-6 dígitos
• Voltaje de operación: 12-24 VCA o VCD
• Consumo de corriente: 10 mA típico, 150 mA máximo
• Relé n.º 1: Forma C, 5 A a 24 V máximo
• Relé n.º 2: Forma C, 1 A a 24 V máximo
• Salidas auxiliares: Dos salidas de estado sólido, 100 mA máximo cada una
• Asignación de relés: Los códigos pueden activar el Relé n.º 1, el Relé n.º 2 o ambos
• Operación de relés: Temporizada o de alternancia
• Tiempo de encendido del relé: Programable de 0 a 60 segundos
• Anti-passback: Programable de 1 a 4 minutos o desactivado
• Bloqueo de teclado: Programable de 2 a 7 intentos incorrectos; bloqueo de 60 segundos
• Entrada de detección de puerta / inhibición: Programable para cualquiera de las funciones
• Entrada de solicitud de entrada: Sí
• Capacidad de derivación de alarma: Sí
• Memoria: La EEPROM conserva los códigos de entrada y la programación sin energía
• Indicadores: LED rojo/verde de encendido/acceso y LED amarillo de bloqueo
• Luz de cortesía: Apagada, continua o temporizada de 1-4 minutos
• Carcasa: Aluminio fundido
• Montaje: Pedestal estándar, pared o superficie plana
• Dimensiones: 4.00" An. x 5.50" Al. x 3.00" Pr.
• Temperatura de operación: -22°F a 149°F (-30°C a 65°C)
• Humedad: 5% a 95% sin condensación

Conclusión

El Linear AK-11 ofrece una solución de teclado autónomo práctica para propiedades que necesitan acceso a portones o puertas basado en códigos locales sin un sistema de control de acceso mayor. Su capacidad de 480 códigos, relés dobles, anti-passback, solicitud de entrada, opciones de monitoreo de puertas y salidas programables brindan a los instaladores flexibilidad para entradas residenciales, portones comerciales, puertas peatonales y puntos de acceso multifunción.

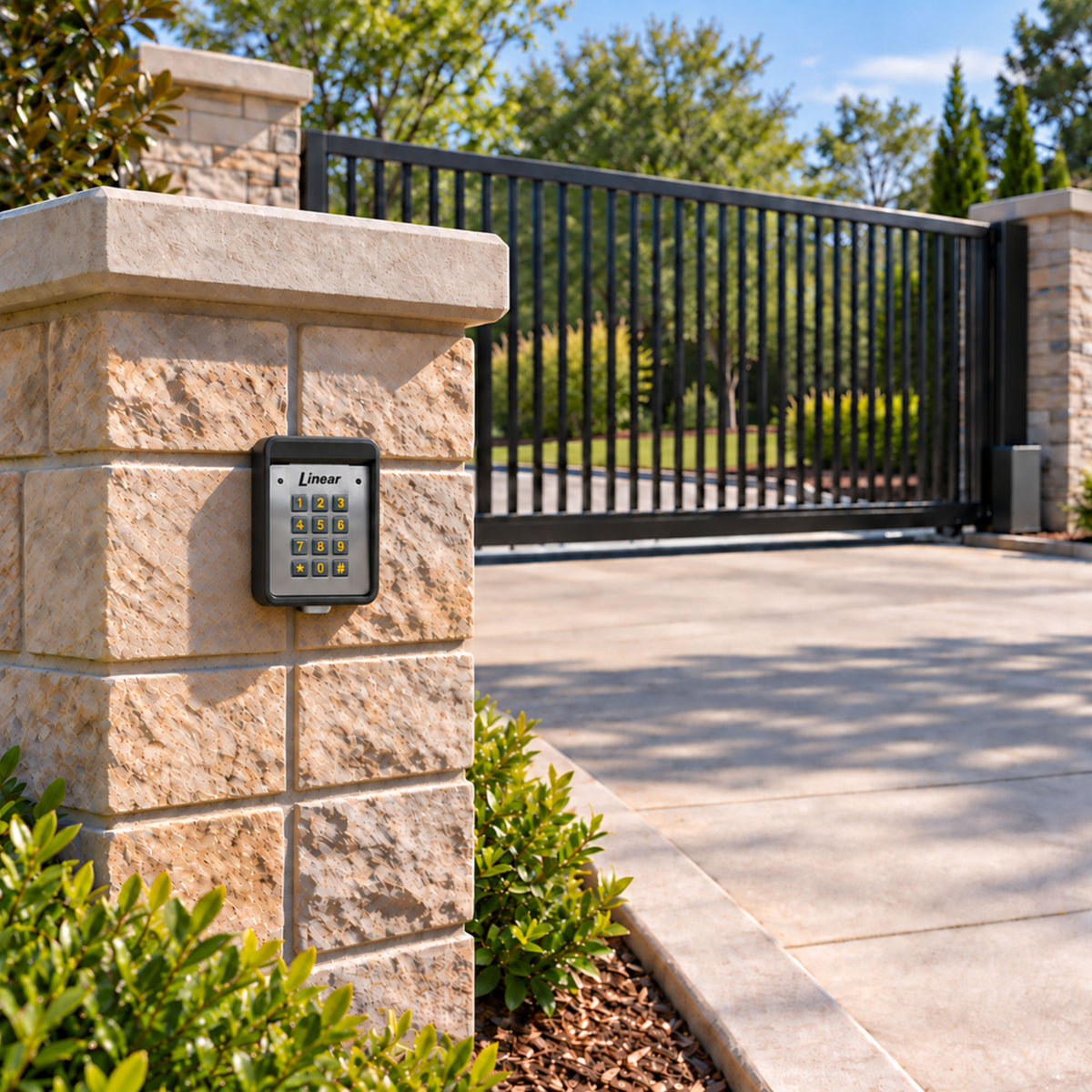

Para instalaciones en portones, el teclado se puede conectar directamente a la entrada de apertura del operador del portón a través del Relé n.º 1. El teclado debe montarse donde el portón permanezca totalmente visible para el usuario, manteniendo la distancia suficiente para que el portón no pueda ser tocado mientras se utiliza el teclado.
