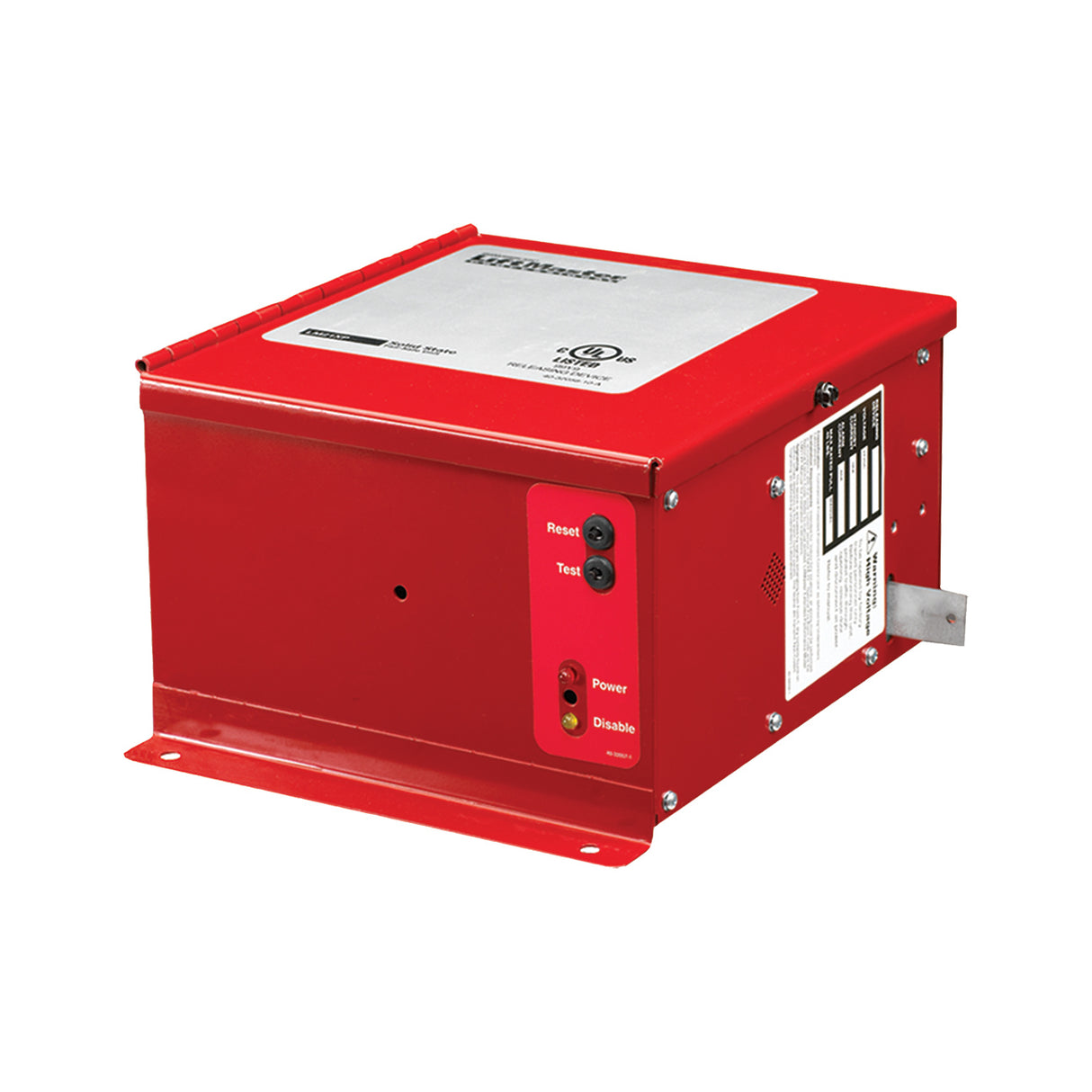

Liberador de puerta cortafuego LiftMaster LM21XP con retardo de alarma

Dispositivo programable de liberación de puertas cortafuegos para sistemas enrollables y deslizantes

El LiftMaster LM21XP es un dispositivo de liberación de puertas cortafuegos con certificación UL diseñado para su uso con puertas enrollables de acero, deslizantes y de apertura central. Diseñado para responder a alarmas de incendio o a la activación de un fusible, permite la liberación controlada de las puertas cortafuegos en caso de emergencia, al tiempo que facilita el cumplimiento de las normas NFPA 72 y 80. La unidad cuenta con un diseño a prueba de fallos normalmente energizado, retraso programable en caso de alarma y compatibilidad con hasta cuatro detectores de humo. Los diagnósticos LED integrados, las salidas de relé y las alertas audibles proporcionan una mejor retroalimentación y fiabilidad del sistema para aplicaciones comerciales e industriales.

Características principales

• Diseño a prueba de fallos con reinicio mecánico
• Retardo de alarma seleccionable de 10, 20, 30 o 60 segundos mediante interruptores DIP
• Admite hasta 4 detectores de humo (de 2 o 4 hilos)
• Relés de alarma y avería integrados para la señalización del panel de incendios
• La lógica de detección de puertas cerradas reduce las liberaciones molestas
• LED de diagnóstico para estado de alimentación, alarma, avería y toma de tierra
• Zumbador de avería audible para diagnósticos rápidos
• Cumple con UL 864 y UL 1481 cuando se alimenta con una fuente listada con batería de respaldo
• Compatible con puertas manuales o motorizadas que utilizan sistemas de fusibles

Especificaciones técnicas

• Modelo: LM21XP
• Voltaje: 24VCC regulados (se requiere fuente de alimentación listada UL 1481)
• Consumo de corriente: 100 mA en espera, 150 mA en alarma
• Opciones de retardo de alarma: 10, 20, 30 o 60 segundos
• Capacidad de carga: Libera cargas de hasta 40 lbs
• Salidas de relé: Relés de alarma y avería de Formulario C
• Dimensiones: 9,7" de alto × 7,5" de ancho × 5" de profundidad
• Entorno: Solo en lugares interiores secos
• Cumplimiento: UL 864, UL 1481, NFPA 72 y 80

Accesorios compatibles

Estos accesorios mejoran el rendimiento del sistema y garantizan el cumplimiento total de la NFPA:

Detectores de humo:

• LM2W-B – Fotoeléctrico de 2 hilos 12/24VCC
• LM2WT-B – Fotoeléctrico de 2 hilos con térmico 12/24VCC
• LM4W-B – Fotoeléctrico de 4 hilos 12/24VCC
• LM4WT-B – Fotoeléctrico de 4 hilos con térmico y relé 12/24VCC
• LM1424 – Ionización de 24VCC
• LM1412 – Ionización de 12VCC
• Serie LM8100 – Detectores de 120V (Fotoeléctrico, Ionización, con opciones térmicas)

Detectores de calor:

• LMTH135 – Temperatura fija de 135°F
• LMTH194 – Temperatura fija de 194°F

Piezas de supervisión y reinicio:

• LMEOLR1224 – Relé de fin de línea (12/24VCC)
• LMEOLR120 – Relé de fin de línea (120VCA)
• LMEOLRES-10 – Resistencia de fin de línea de 10k ohmios
• LM56A – Interruptor de proximidad de posición de puerta
• LMRK – Perilla de reinicio mecánico
• LMELH – Conjunto de eslabón final
• LM2AG3AMP – Fusible de 3A

Conclusión

El LiftMaster LM21XP ofrece una funcionalidad fiable de liberación de puertas de emergencia con diagnósticos avanzados y ajustes programables. Ya sea integrado en puertas cortafuegos motorizadas o en sistemas de caída manual, garantiza un funcionamiento conforme a los códigos para instalaciones de alto riesgo que buscan una protección contra incendios fiable y supervisada.
