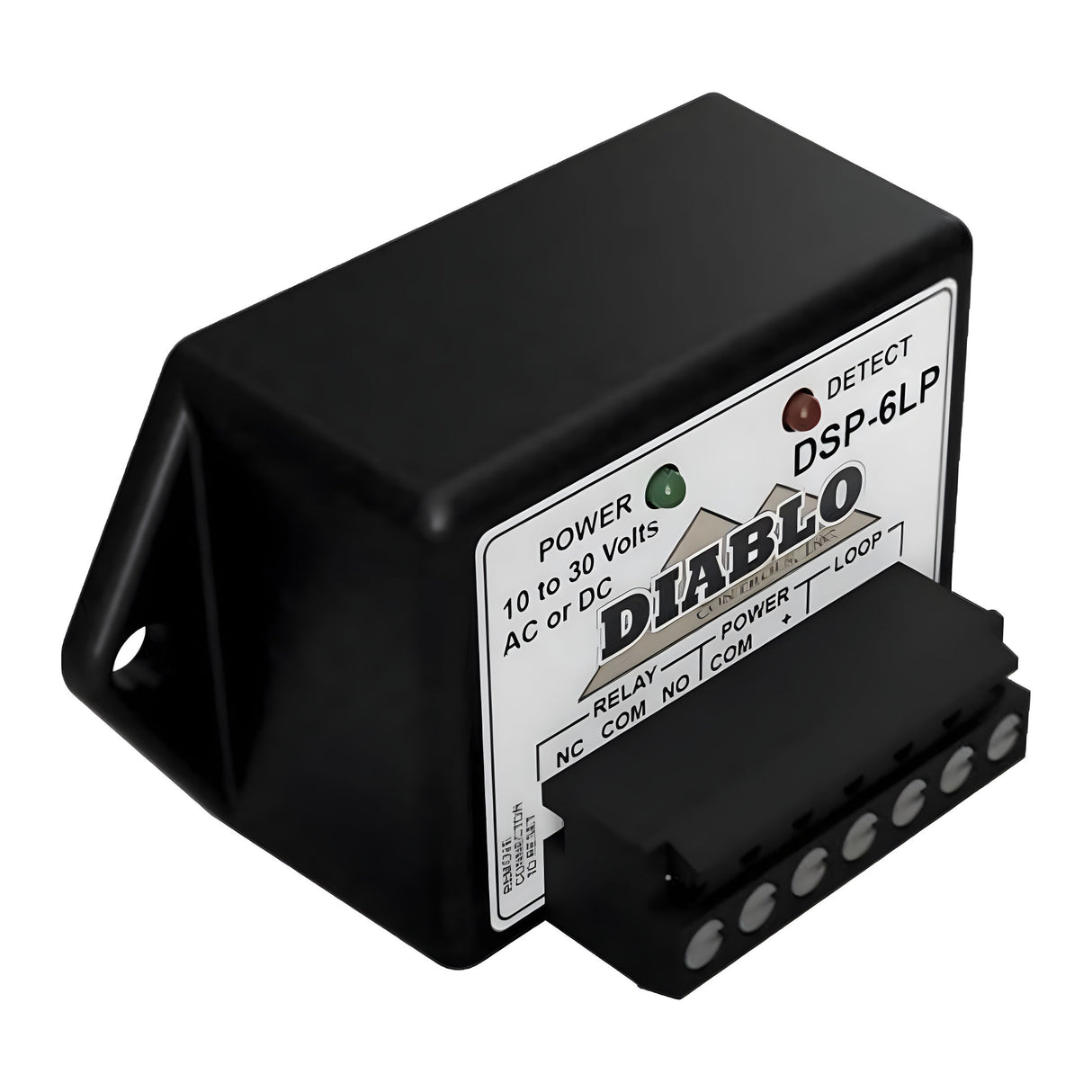

Detector de bucle para vehículos de baja potencia Diablo DSP-6LP

Detector de bucle para vehículos de baja potencia Diablo DSP-6LP

Descargar especificaciones

Detector de vehículos Plug and Play con bajo consumo y a prueba de fallos. El detector funciona con cualquier voltaje de 10 a 30 voltios CA o CC y consume aproximadamente 1 miliamperio de corriente sin ningún vehículo en el circuito. Este detector de tamaño micro no tiene configuraciones de usuario y se configurará automáticamente cuando se encienda. Cuando se utiliza con otros DSP-6LP, DSP-7LP o DSP-7, el detector no realizará interferencias.

El detector de vehículos DSP-6LP está diseñado para aplicaciones de puertas con energía solar. El detector de vehículos DSP-6LP es “a prueba de fallos” y debe usarse en circuitos de salida libres.

Un detector a prueba de fallos emitirá "detectar" cuando falle el circuito del circuito. En el circuito de salida libre, esto mantendrá la puerta abierta hasta que se solucione la situación. Esto es útil en aplicaciones donde es importante permitir que continúe el flujo de tráfico. Un detector a prueba de fallos nunca emitirá "detectar" cuando el circuito del circuito falle. Esto mantendrá la puerta cerrada. Esto es útil en áreas o instalaciones de alta seguridad donde se necesita contención. El DSP-6LP es un detector a prueba de fallos. Nota: Nunca utilice un detector a prueba de fallos en un circuito de seguridad.

Características

• Diseñado para aplicaciones de energía solar.
• Diseñado para estar libre de interferencias entre otros detectores de bucles similares.
• Conecta y reproduce. Sin interruptor y autoadaptable a las instalaciones más habituales. Conéctelo y observe cómo funciona.
• Perfil pequeño, perfecto para multitud de instalaciones.
• Compensa automáticamente los tamaños de bucle y entrada
• Operación a prueba de fallas.
• Amplia operación de bajo voltaje

Especificaciones

• Inductancia de bucle: 20 µH a 1500 µH (incluida la inductancia de entrada).
• Temperatura de funcionamiento: -35°F a 165°F (-37°C a 74°C)
• Voltaje de funcionamiento: 10 a 30 voltios CA o CC, aproximadamente 1 mA cuando no está en detección.
• Caja: Plástico resistente a impactos y altas temperaturas.
• Dimensiones: 1,52” (alto) x 2,90” (ancho) x 1,56” (profundidad)
• Clasificaciones de salida: Salidas de relé: 1 amperio a 125 VCA como máximo.

Indicadores LED: LED de alimentación y detección separados. El LED de encendido verde parpadea una vez por segundo para indicar que el detector está funcionando y encendido. El LED de detección rojo se encenderá cuando un vehículo esté sobre el área de detección del circuito.

Sensibilidad: Compensa automáticamente los tamaños de entrada de los bucles.
Alimentación: Este detector se alimenta con 10 a 30 voltios CA o CC. Aproximadamente 1 mA de corriente. Los contactos del relé tienen una potencia máxima de 1 amperio.

Conector: Bloque de terminales extraíble de 7 pines.

Las asignaciones de pines se muestran a continuación (de izquierda a derecha):

• 1: Relé normalmente cerrado (NC): el contacto se abre para detectar
• 2: Relé común
• 3: Relé normalmente abierto (NO): el contacto se cierra para detectar
• 4: potencia común
• 5: Entrada de alimentación (10 a 30 voltios CA o +CC)
• 6: bucle
• 7: bucle

Tamaño: Alto: 1.52” Ancho: 2.9” Profundidad: 1.56”

Temperatura de funcionamiento: 35°F a 165°F (-37°C a 74°C)
