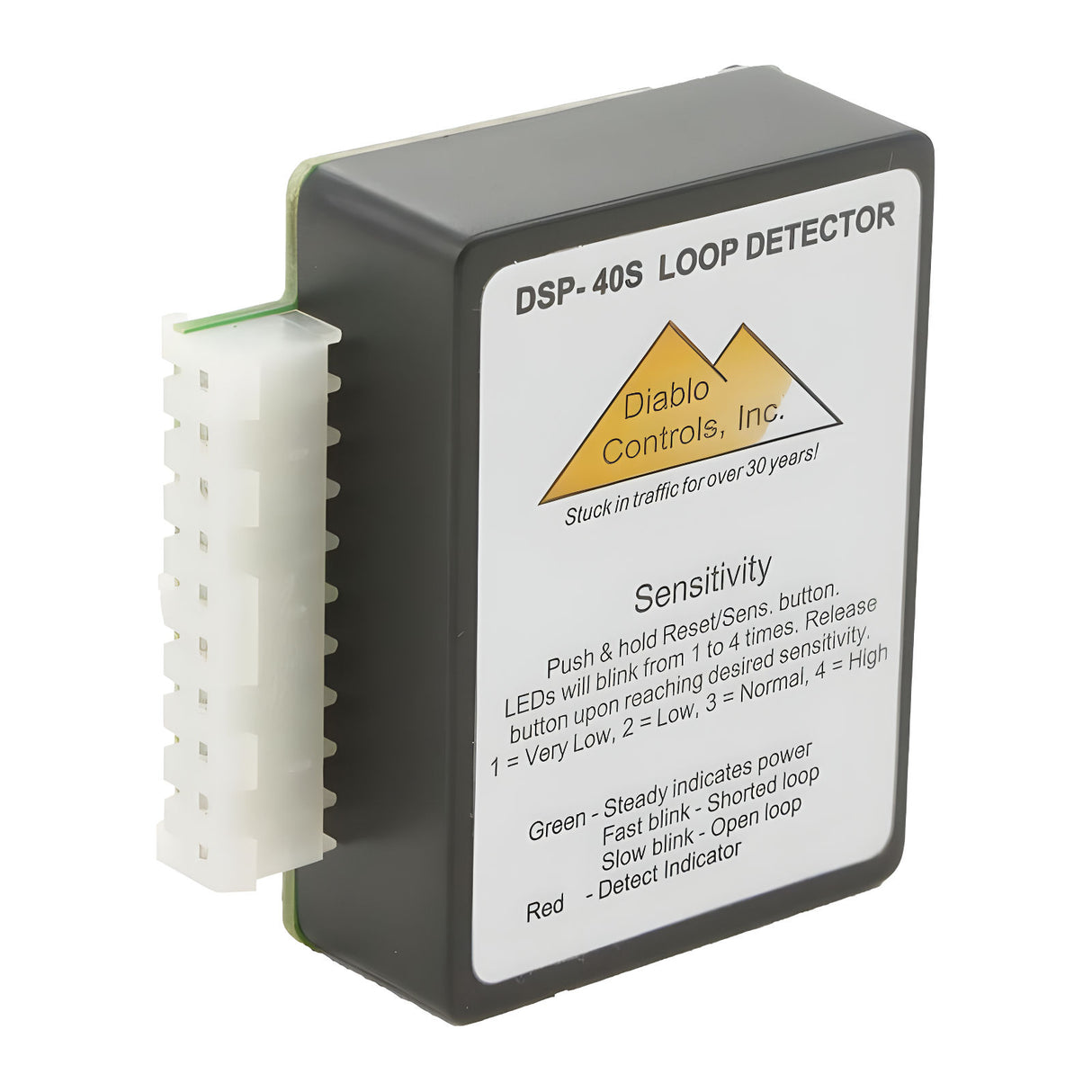

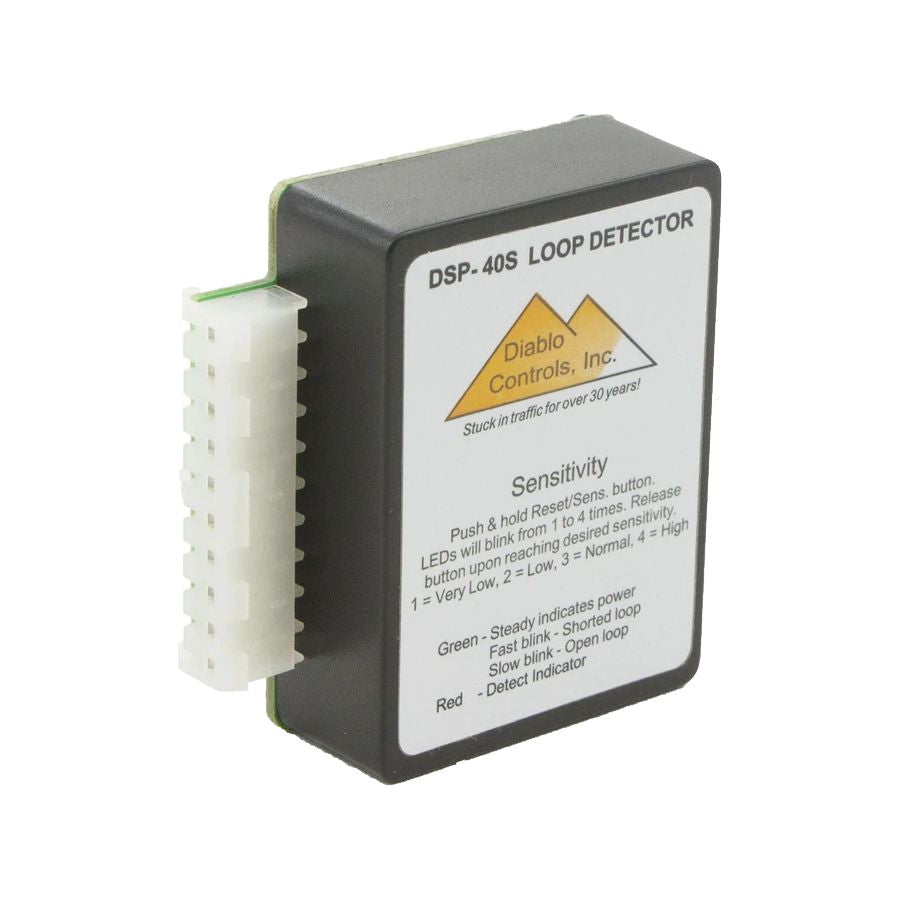

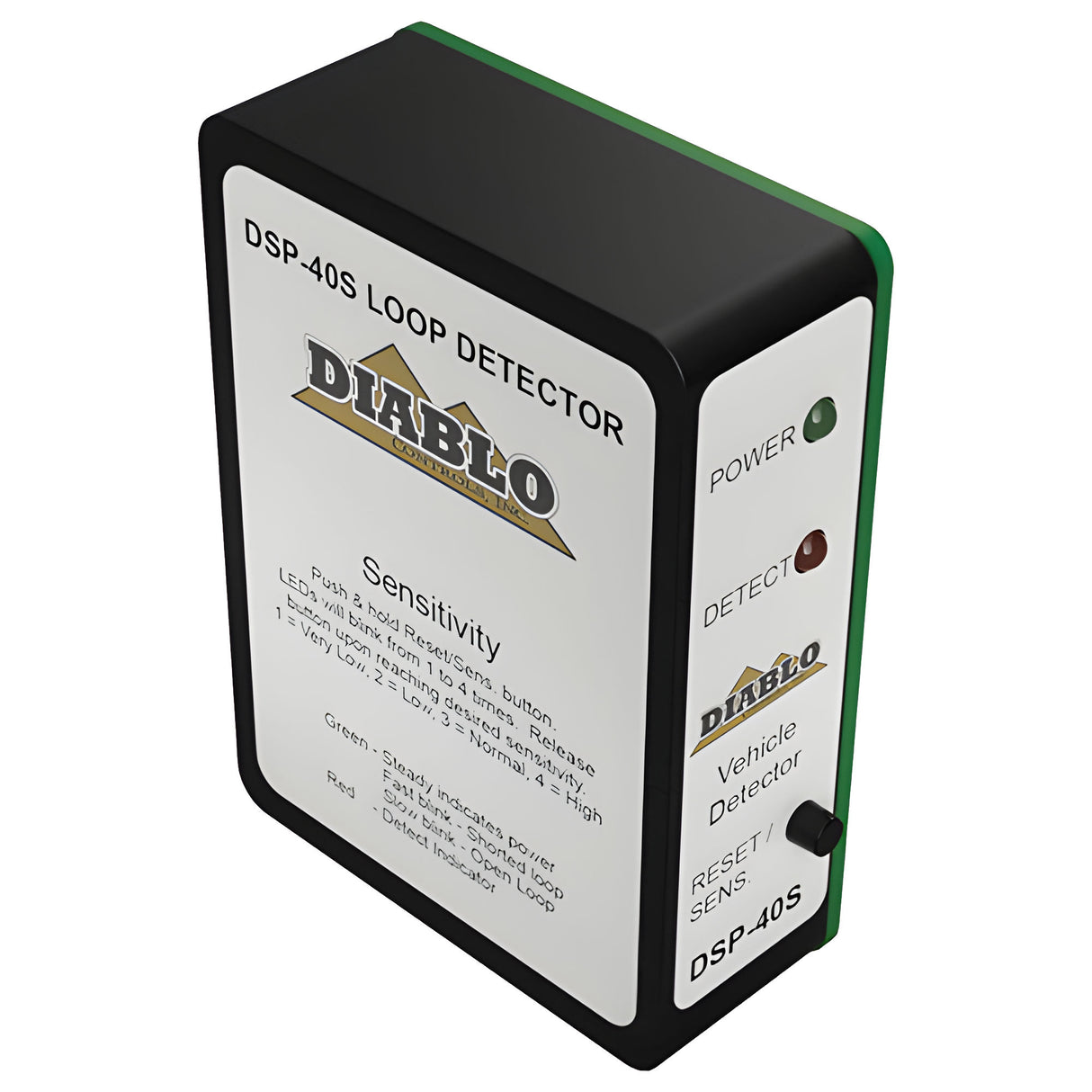

Detector de bucle de vehículo enchufable Diablo DSP-40S

Detector de bucle enchufable para vehículos Diablo DSP-40S

Descargar especificaciones

Por fin un detector enchufable que requiere muy poca configuración. El DSP-40S no tiene más ajustes de configuración que poder cambiar la sensibilidad. El detector viene de fábrica ya configurado con la sensibilidad correcta para la mayoría de las instalaciones de bucle.

El detector funcionará con cualquier voltaje de 8 a 35 voltios CC. El detector DSP-40S está cubierto por la patente estadounidense número US 7,132,959 "Detección de vehículos sin interferencias". Este detector prácticamente no presenta interferencias en la mayoría de las aplicaciones. Ha sido diseñado específicamente para manejar aplicaciones de estacionamiento, acceso desde vehículos y control de acceso donde se requieren salidas de estado sólido tanto para las salidas de detección como para las de falla.

Las interrupciones de energía de corta duración (aproximadamente 1,5 segundos) no harán que el detector se reinicie y olvide un vehículo que se encuentra actualmente en el circuito.

El detector cuenta con una salida de fallo de bucle/entrada. Si el detector detecta que el circuito de entrada/bucle está abierto o en cortocircuito, el LED verde parpadeará para identificar el tipo de falla y se activará la salida de falla.

A prueba de fallos versus a prueba de fallos: un detector a prueba de fallos activará la salida de detección cuando falle el circuito del bucle. Esta es siempre la operación deseada para un bucle de seguridad (obstrucción). En un circuito de salida libre, esto mantendrá la puerta abierta hasta que se corrija la falla. Esto es útil en aplicaciones donde es importante permitir que el flujo de tráfico continúe en caso de una falla en el bucle/entrada. Un detector a prueba de fallas no activará la salida de detección cuando falla el circuito del circuito. Esto mantendrá la puerta cerrada. Esto es útil en áreas o instalaciones de alta seguridad donde se necesita contención. El DSP-40S es un detector a prueba de fallos.

Características

• Plug-N-Play para la mayoría de las instalaciones.
• Funcionamiento con amplio voltaje CC (8 a 35).
• Operación a prueba de fallas.
• Diseñado para estar libre de interferencias entre otros bucles.
• LED separados de alimentación/fallo y detección.
• Funciona en cualquier bucle inductivo enterrado de 20 a 1500 microhenrios.
• El perfil pequeño es perfecto para muchas instalaciones.
• Esta serie de detectores de Diablo Controls está cubierta por la patente de los Estados Unidos número 7,132,959 "Detección de vehículos sin interferencias".

Especificaciones

• Inductancia de bucle: 20 µH a 1500 µH (incluida la entrada)
• Temperatura de funcionamiento: -35°F a 165°F (-37°C a 74°C)
• Voltaje de funcionamiento: 8 voltios a 35 voltios CC
• Corriente de funcionamiento: Sin llamada es de 31 ma como máximo. Con una llamada es de 40 ma máximo.
• Clasificación de salida: Ambas salidas son de drenaje abierto de estado sólido. Puede disiparse 250 miliamperios a 35 voltios
• Gabinete: Plástico resistente a impactos 2.375” (H) x 0.86” (W) x 2.25” (D)
